Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
PROCEDURE
1. REPOSER L'ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 2
(a) Reposer l'isolant thermique de collecteur d'échappement n° 2 sur le collecteur d'échappement (TWC: catalyseur avant) avec les 6 boulons.
Torque:
11 N·m {112 kgf·cm, 8 ft·lbf}
2. REPOSER LE COLLECTEUR D'ECHAPPEMENT (TWC: catalyseur avant)
(a) Poser un collecteur d'échappement neuf sur le joint de culasse sur le sous-ensemble de culasse.
(b) Reposer provisoirement le collecteur d'échappement (TWC: catalyseur avant), l'isolant thermique supérieur de plancher avant n° 1 et l'isolant thermique de collecteur d'échappement n° 1.
CONSEIL:
A ce moment, ne pas poser les pièces avec les boulons ou les écrous.
(c) A l'aide d'une clé à douille longue de 12 mm, reposer provisoirement le capteur de pression de collecteur d'échappement (TWC: catalyseur avant) sur le sous-ensemble de culasse à l'aide des 7 écrous neufs. |
|

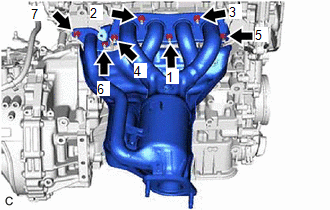

(d) A l'aide d'une clé à douille longue de 12 mm, serrer les 7 boulons dans l'ordre indiqué sur le schéma.
Torque:
26 N·m {265 kgf·cm, 19 ft·lbf}
3. REPOSER LE RENFORT DE COLLECTEUR
(a) Reposer provisoirement le renfort de collecteur sur le collecteur d'échappement (TWC: catalyseur avant) et le sous-ensemble de bloc-cylindres à l'aide du boulon et de l'écrou. |
|

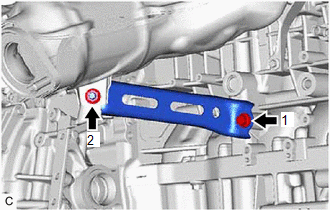

(b) Serrer le boulon et l'écrou dans l'ordre indiqué sur le schéma.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
4. REPOSER L'ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1

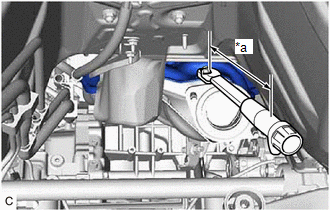

(a) A l'aide d'une clé à écrou de raccord de 10 mm, reposer l'isolant thermique de collecteur d'échappement n° 1 sur le collecteur d'échappement (TWC: catalyseur avant) avec les 5 boulons. Torque: Couple de serrage prescrit : 10 N·m {102 kgf·cm, 7 ft·lbf} CONSEIL:
|
|
5. REPOSER L'ISOLANT THERMIQUE SUPERIEUR DE PLANCHER AVANT N° 1

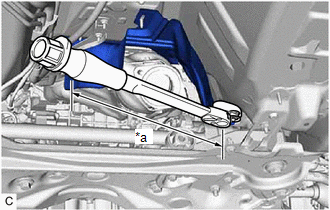

(a) A l'aide d'une clé à écrou de raccord de 10 mm, reposer l'isolant thermique supérieur de plancher avant sur la caisse du véhicule avec les 2 boulons. Torque: Couple de serrage prescrit : 4,9 N·m {50 kgf·cm, 43 in·lbf} CONSEIL:
|
|
6. REPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES
(a) Reposer le support d'attache de faisceau de câbles avec le boulon.
Torque:
13 N·m {133 kgf·cm, 10 ft·lbf}
7. REPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT (pour capteur 1)
Cliquer ici
8. REPOSER LE SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT
Cliquer ici
9. REPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
10. REPOSER L'ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1
Cliquer ici
11. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)
(a) Poser 2 joints d'étanchéité neufs sur l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).
(b) Brancher l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) sur les 2 supports de tuyau d'échappement.
(c) Reposer l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) sur le collecteur d'échappement (TWC: catalyseur avant) et l'ensemble de tuyau d'échappement avant avec 2 boulons neufs et 2 écrous neufs.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
(d) Brancher le connecteur de capteur de rapport air/carburant (capteur 2).
(e) Placer l'attache du faisceau de câbles.
12. REPOSER LE RENFORT DE TRAVERSE DE PLANCHER CENTRALE
Cliquer ici
13. REPOSER LE RENFORT DE PLANCHER CENTRAL AVANT
Cliquer ici
14. REPOSER LE CACHE DE PLANCHER AVANT GAUCHE
Cliquer ici
15. REPOSER LE CACHE DE PLANCHER AVANT DROIT
Cliquer ici
16. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT
Cliquer ici
17. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
18. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
19. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
20. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE
Cliquer ici
