REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. REPOSER LE CAPTEUR DE CLIQUETIS
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé le capteur de cliquetis.
Cliquer ici

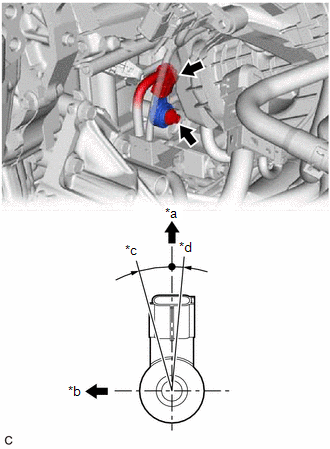

(a) Poser le capteur de cliquetis sur le sous-ensemble de bloc-cylindres avec le boulon afin que la position de pose du capteur de cliquetis soit comme elle l'est indiquée sur le schéma. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} REMARQUE:
|
|
(b) Rebrancher le connecteur du capteur de cliquetis.
2. REPOSER L'ENSEMBLE DE GENERATEUR
Cliquer ici
3. EFFECTUER L'INITIALISATION
(a) Effectuer la procédure "Vérification après réparation" après avoir remplacé le capteur de cliquetis.
Cliquer ici
