REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE POUR SIEGE DE SECURITE ENFANT GAUCHE
| (a) Reposer provisoirement le sous-ensemble de support d'ancrage pour siège de sécurité enfant gauche avec les 2 boulons. |
|

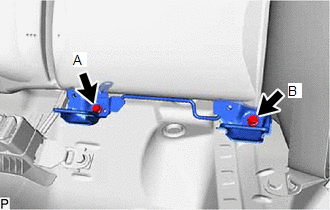

(b) Serrer complètement le boulon (A), puis le boulon (B) pour reposer le sous-ensemble de support d'ancrage pour siège de sécurité enfant gauche.
Torque:
19,5 N·m {199 kgf·cm, 14 ft·lbf}
(c) Engager chaque attache.
2. REPOSER LE SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE DROIT POUR SIEGE DE SECURITE ENFANT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
.gif)
4. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
5. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
6. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
7. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type banquette)
Cliquer ici
8. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour siège de type fixe)
Cliquer ici
