REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR

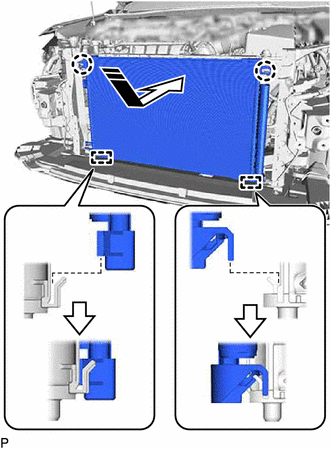

(a) Engager les 2 guides et les 2 griffes pour reposer l'ensemble de condenseur de refroidisseur comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
REMARQUE:
Veiller à ne pas endommager l'ensemble de condenseur de refroidisseur ni l'ensemble de radiateur lors de la repose de l'ensemble de condenseur de refroidisseur.
CONSEIL:
Si un ensemble de condenseur de refroidisseur neuf est posé, ajouter de l'huile pour compresseur dans l'ensemble de condenseur de refroidisseur comme suit.
Quantité:
Ajouter 40 cm3 (1,35 oz liq.)
Réfrigérant | Huile de compresseur |
---|---|
HFC-134a (R134a) | ND-OIL 8 ou produit équivalent |
HFO-1234yf (R1234yf) |
ND-OIL 12 ou produit équivalent |
2. REPOSER LE SOUS-ENSEMBLE DE SUPPORT SUPERIEUR DE RADIATEUR
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
3. BRANCHER L'ENSEMBLE D'ACCESSOIRES ET DE TUYAU DE CLIMATISATION
(a) Déposer le ruban adhésif en vinyle des extrémités libres de l'ensemble de condenseur de refroidisseur et de l'ensemble de tuyau de climatisation et d'accessoires.

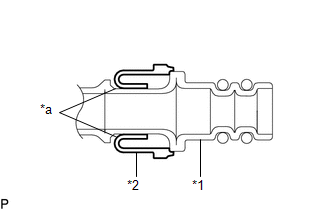

(b) Poser une attache de canalisation neuve sur l'ensemble de tuyau de climatisation et d'accessoires. REMARQUE:
|
|
(c) Enduire soigneusement 2 joints toriques neufs et la surface de contact de l'ensemble de tuyau de climatisation et d'accessoires avec de l'huile pour compresseur.
Réfrigérant | Huile de compresseur |
---|---|
HFC-134a (R134a) | ND-OIL 8 ou produit équivalent |
HFO-1234yf (R1234yf) |
ND-OIL 12 ou produit équivalent |
(d) Reposer les 2 joints toriques sur l'ensemble de tuyau de climatisation et accessoires.
REMARQUE:
Maintenir les joints toriques et surfaces de raccord de joint torique exempts de corps étrangers.

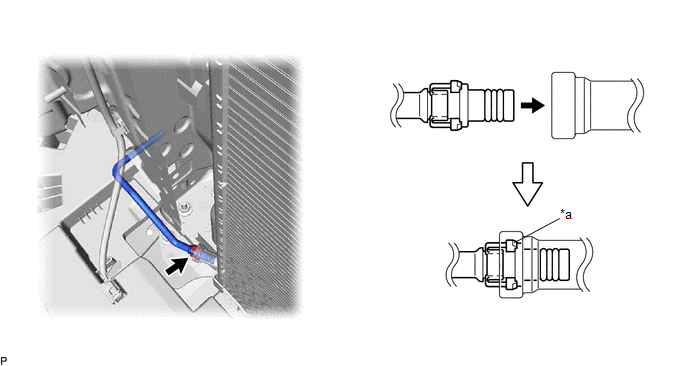

(e) Engager l'ensemble de condenseur de refroidisseur et l'ensemble de tuyau de climatisation et d'accessoires.
*a | Diamètre de la section large de l'attache de canalisation |
- | - |
REMARQUE:
Introduire les pièces en tenant le tuyau, et non l'attache de canalisation.
(f) Introduire correctement l'attache de canalisation jusqu'au moment où la section au diamètre large de l'attache de canalisation est recouverte par l'ensemble de condenseur de refroidisseur.
CONSEIL:
4. BRANCHER LE SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1
(a) Déposer le ruban adhésif en vinyle de la durite de décharge de réfrigérant de refroidisseur n° 1 et la pièce de branchement de l'ensemble de condenseur de refroidisseur.
(b) Appliquer suffisamment d'huile pour compresseur sur un joint torique neuf et sur la surface de raccord de la durite de décharge de réfrigérant de refroidisseur n° 1.
Réfrigérant | Huile de compresseur |
---|---|
HFC-134a (R134a) | ND-OIL 8 ou produit équivalent |
HFO-1234yf (R1234yf) |
ND-OIL 12 ou produit équivalent |
(c) Reposer le joint torique sur la durite de décharge de réfrigérant de refroidisseur n° 1.
CONSEIL:
Maintenir le joint torique et la surface de raccord de joint torique à l'abri des corps étrangers.
(d) Brancher la durite de décharge de réfrigérant de refroidisseur n° 1 sur l'ensemble de condenseur de refroidisseur avec le boulon.
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
5. REPOSER LE GUIDE D'AIR DE RADIATEUR N° 1 DROIT

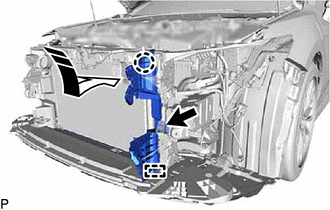

(a) Engager le guide et la griffe pour reposer le guide d'air de radiateur n° 1 droit, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Reposer l'agrafe.
(c) Brancher le connecteur.
6. REPOSER LA PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT DROITE
Cliquer ici
7. REPOSER LE GUIDE D'AIR DE RADIATEUR GAUCHE N° 1

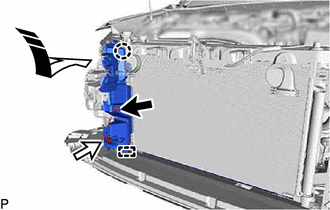

(a) Engager le guide et la griffe pour reposer le guide d'air de radiateur n° 1 gauche, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Reposer l'agrafe.
8. REPOSER L'ENSEMBLE DE VERROUILLAGE DE CAPOT
Cliquer
ici
9. REPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
10. REPOSER LE SUPPORT DE FIXATION SUPERIEUR DE RADIATEUR
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
11. REPOSER LE RENFORT DE PARE-CHOCS AVANT
Cliquer ici
12. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT
Cliquer ici
13. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2
Cliquer ici
14. REPOSER L'ENSEMBLE DE PHARE GAUCHE
Cliquer ici
15. REPOSER L'ENSEMBLE DE PHARE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
16. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT
pour HFC-134a (R134a):
Cliquer ici
pour HFO-1234yf (R1234yf):
Cliquer ici
17. FAIRE MONTER LE MOTEUR EN TEMPERATURE
pour HFC-134a (R134a):
Cliquer ici
pour HFO-1234yf (R1234yf):
Cliquer ici
18. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT
pour HFC-134a (R134a):
Cliquer
ici
pour HFO-1234yf (R1234yf):
Cliquer ici
19. REGLER LE SOUS-ENSEMBLE DE CAPOT
Cliquer ici
