REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE

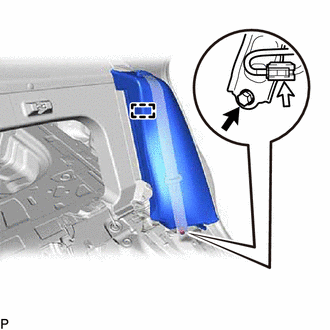

1. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE GAUCHE
(a) Placer l'ensemble de dossier de siège latéral arrière gauche dans l'habitacle.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(b) Engager le crochet et reposer l'ensemble de dossier de siège latéral arrière gauche à l'aide le boulon. Torque: 18 N·m {184 kgf·cm, 13 ft·lbf} |
|
(c) Brancher le connecteur.
(d) Brancher la sangle extérieure de ceinture de sécurité arrière gauche sur le guide de sangle supérieure de ceinture de sécurité arrière gauche.
2. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
3. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
4. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
Cliquer ici
5. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
(a) Placer l'ensemble de dossier de siège arrière gauche dans l'habitacle.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(b) fabrication TMC:
(1) Engager les 2 guides.
(2) Reposer l'ensemble de dossier de siège arrière gauche avec les 2 boulons.
Torque:
36,8 N·m {375 kgf·cm, 27 ft·lbf}
(3) Engager le dispositif de fixation.
(c) fabrication TMMK:
(1) Engager les 2 guides.
(2) Reposer l'ensemble de dossier de siège arrière gauche avec les 2 boulons.
Torque:
36,8 N·m {375 kgf·cm, 27 ft·lbf}
(d) Remettre l'ensemble de dossier de siège arrière gauche dans sa position d'origine.
6. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
(a) Placer l'ensemble de dossier de siège arrière droit dans l'habitacle.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(b) fabrication TMC:
(1) Engager les 2 guides.
(2) Reposer l'ensemble de dossier de siège arrière droit avec les 2 boulons.
Torque:
36,8 N·m {375 kgf·cm, 27 ft·lbf}
(3) Engager le dispositif de fixation.
(c) fabrication TMMK:
(1) Engager les 2 guides.
(2) Reposer l'ensemble de dossier de siège arrière droit avec les 2 boulons.
Torque:
36,8 N·m {375 kgf·cm, 27 ft·lbf}
(d) Remettre l'ensemble de dossier de siège arrière droit dans sa position d'origine.

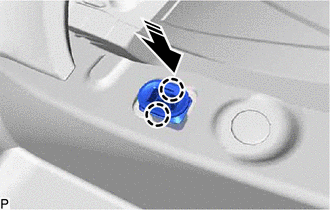

7. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
(a) Engager les 2 griffes pour reposer le crochet de verrouillage d'assise de siège arrière neuf, comme indiqué sur le schéma.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
![]() |
Poser dans ce sens |
8. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
(a) Placer l'ensemble d'assise de siège arrière gauche dans l'habitacle.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.

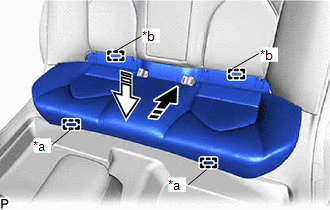

(b) fabrication TMC:
(1) Engager les 2 crochets d'armature d'assise de siège arrière à l'arrière de l'ensemble d'assise de siège arrière, comme indiqué sur le schéma.
*a | Crochet d'armature d'assise de siège arrière (côté avant) |
*b | Crochet d'armature d'assise de siège arrière (côté arrière) |
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
(2) Engager les 2 crochets d'armature d'assise de siège arrière à l'avant de l'ensemble d'assise de siège arrière, comme indiqué sur le schéma pour reposer l'ensemble d'assise de siège arrière.
REMARQUE:
S'assurer que l'ensemble d'assise de siège arrière est correctement posée.

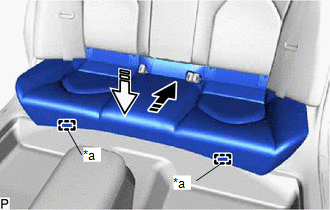

(c) fabrication TMMK:
(1) Engager les 2 crochets d'armature d'assise de siège arrière pour reposer l'ensemble d'assise de siège arrière, comme indiqué sur le schéma.
*a | Crochet d'armature d'assise de siège arrière |
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
REMARQUE:
S'assurer que l'ensemble d'assise de siège arrière est correctement posée.
9. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE GAUCHE (pour fabrication TMMK)
(a) avec appuie-tête amovible:
(1) Reposer l'ensemble d'appuie-tête de siège arrière gauche.
10. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE DROIT (pour fabrication TMMK)
(a) avec appuie-tête amovible:
(1) Poser l'ensemble d'appuie-tête de siège arrière droit.

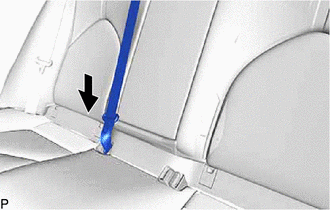

11. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
(a) Brancher l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière comme indiqué sur le schéma. |
|
12. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
13. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
14. VERIFIER LE TEMOIN SRS
Cliquer ici
