REPOSE
PROCEDURE
1. REPOSER LE RECEPTEUR ET DE L'ECU DE DETECTION DE PRESSION DES PNEUS ET DE COMMANDE DE PORTE (sans système de clé intelligente)
REMARQUE:
(a) Brancher le connecteur. |
|

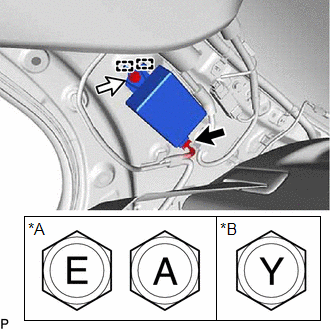

(b) Engager les 2 guides et reposer le récepteur et de l'ECU de détection de pression des pneus et de commande de porte avec le boulon.
Torque:
pour type A :
8,3 N·m {85 kgf·cm, 73 in·lbf}
pour type B :
10 N·m {102 kgf·cm, 7 ft·lbf}
REMARQUE:
Il y a trois types de boulons, et le couple de serrage varie en fonction du type de boulon utilisé, comme indiqué sur le schéma. Par conséquent, avant de procéder à la pose du boulon, s'assurer du couple de serrage
2. REPOSER LE RECEPTEUR ET DE L'ECU DE DETECTION DE PRESSION DES PNEUS ET DE CLE ELECTRONIQUE (avec système de clé intelligente)
REMARQUE:
(a) Brancher le connecteur. |
|
(b) Engager les 2 guides et reposer la clé électronique, l'ECU de détection de pression des pneus et le récepteur avec le boulon.
Torque:
pour type A :
8,3 N·m {85 kgf·cm, 73 in·lbf}
pour type B :
10 N·m {102 kgf·cm, 7 ft·lbf}
REMARQUE:
Il y a trois types de boulons, et le couple de serrage varie en fonction du type de boulon utilisé, comme indiqué sur le schéma. Par conséquent, avant de procéder à la pose du boulon, s'assurer du couple de serrage
3. REPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
5. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
Cliquer ici
6. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
7. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
8. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
9. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
10. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
11. ENREGISTRER L'ID D'EMETTEUR
Cliquer ici
12. VERIFIER LE SYSTEME DE DETECTION DE PRESSION DES PNEUS
Cliquer ici
13. EFFECTUER L'INITIALISATION
Cliquer ici
14. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
15. VERIFIER LE TEMOIN SRS
Cliquer ici
