REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE PORTE DE COMPARTIMENT A BAGAGES (pour fabrication TMMK)
(a) Reposer le sous-ensemble de câble de verrouillage centralisé de porte de compartiment à bagages.
2. REPOSER LA POIGNEE INTERIEURE DE PORTE DE COMPARTIMENT A BAGAGES
(a) Brancher le câble.
(b) Engager les 2 griffes pour reposer la poignée intérieure de porte de compartiment à bagages.

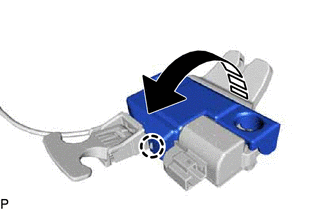

(c) Engager la griffe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
3. REPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES
(a) Enduire de la graisse MP les parties coulissantes de l'ensemble de serrure de porte de compartiment à bagages.
(b) Reposer l'ensemble de serrure de porte de compartiment à bagages avec les 2 boulons.
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
(c) Brancher le sous-ensemble de câble de commande de verrouillage de porte de compartiment à bagages sur l'ensemble de barillet de serrure de porte de compartiment à bagages.
(d) Engager l'attache.
(e) Brancher le connecteur.
4. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
