VERIFICATION
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
PROCEDURE
1. VERIFIER L'ENSEMBLE DE MOTEUR DE COMMANDE DE DISTRIBUTION D'ARBRE A CAMES AVEC EDU

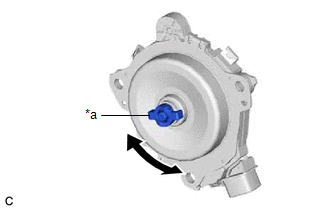

(a) Faire tourner le joint de l'ensemble de moteur de commande de distribution d'arbre à cames avec EDU à la main et s'assurer qu'il tourne sans encombre. Condition standard: Le joint tourne librement. CONSEIL: En raison de la force magnétique de l'ensemble de moteur de commande de synchronisation d'arbre à cames avec EDU le joint peut sembler coller en le faisant tourner. Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de distribution d'arbre à cames avec ECU. |
|
2. VERIFIER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES
REMARQUE:

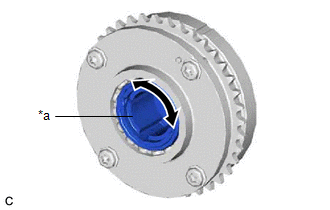

(a) Faire tourner l'axe excentrique d'ensemble de pignon de distribution d'arbre à cames avec la main. Condition standard: L'axe tourne de manière régulière. CONSEIL:
|
|

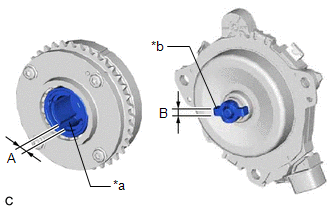

(b) Vérifier le jeu de joint. (1) A l'aide d'un pied à coulisse à vernier, mesurer la largeur (A) de la découpe de l'axe excentrique d'ensemble de pignon de distribution d'arbre à cames. Largeur standard: 5,98 à 6,05 mm (0,235 à 0,238 in.) (2) A l'aide d'un pied à coulisse à vernier, mesurer la largeur (B) du joint du moteur de commande de synchronisation d'arbre à cames avec EDU. Largeur standard: 5,90 à 5,95 mm (0,232 à 0,234 in.) (3) Calculer le jeu en soustrayant la largeur (B) du joint de l'ensemble de moteur de commande de synchronisation d'arbre à cames avec EDU de la largeur (A) de la découpe de l'axe excentrique d'ensemble de pignon de distribution d'arbre à cames. Jeu standard: 0,03 à 0,15 mm (0,00118 à 0,00591 in.) Jeu maximum: 0,7 mm (0,0276 in.) CONSEIL: Si le jeu est supérieur à la valeur maximum, remplacer l'ensemble de pignon de distribution d'arbre à cames ou l'ensemble de moteur de commande de synchronisation d'arbre à cames avec EDU. |
|
