VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT

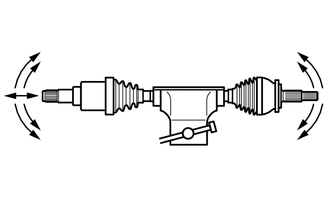

(a) S'assurer que le joint extérieur ne présente pas de jeu excessif dans le sens radial.

(b) S'assurer que le joint intérieur coulisse librement dans le sens de la poussée.

(d) S'assurer que les soufflets ne sont pas endommagés.

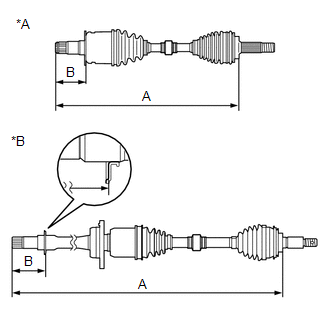

(e) Vérifier si les dimensions de l'arbre de roue (A) et (B) sont conformes aux spécifications.

REMARQUE:

Maintenir l'ensemble d'arbre de roue à niveau pendant la vérification.

(1) fabrication TMC:

Dimension (A):

pour côté gauche	591,2 mm (1,94 pi)
pour côté droit	915,0 mm (3,00 pi)

Dimension (B):

pour côté gauche	88,2 mm (3,47 po)
pour côté droit	96,8 à 97,8 mm (3,82 à 3,85 po)

(2) fabrication TMMK:

Dimension (A):

pour côté gauche	590,4 mm (1,94 pi)
pour côté droit	916,5 mm (3,01 pi)

Dimension (B):

pour côté gauche	87,9 à 88,5 mm (3,47 à 3,48 po)
pour côté droit	97,3 à 98,3 mm (3,84 à 3,87 po)

*A	pour côté gauche
*B	pour côté droit
