VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT (ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT)

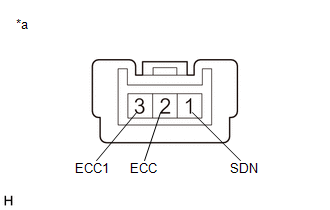

(a) Contacteur de changement de vitesse au volant gauche (ensemble de contacteur de changement de vitesse au volant):
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de changement de vitesse au volant gauche (ensemble de contacteur de changement de vitesse au volant). |
|

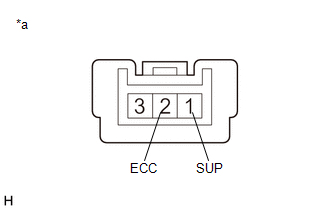

(b) Contacteur de changement de vitesse au volant droit (ensemble de contacteur de changement de vitesse au volant):
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de changement de vitesse au volant droit (ensemble de contacteur de changement de vitesse au volant). |
|
Court-circuit à la batterie ou coupure dans le circuit "B" du contacteur/capteur de position de pédale/papillon (P022015)
DESCRIPTION Se reporter au DTC P012011. Cliquer ici
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé MIL
Mémoire Remarque
P022015 Court-circuit à la batterie ou coupure dans le circuit "B" du contacteur/capteur de position ...
Court-circuit ou coupure entre le circuit d'embrayage de convertisseur de couple et la batterie (P074015)
DESCRIPTION Se reporter au DTC P074011. Cliquer ici
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé MIL
Mémoire Remarque
P074015 Court-circuit ou coupure entre le circuit d'embrayage de convertisseur de couple et la b ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO
2. REPOSER LE SUPPORT D'AMPLIFICATEUR N° 2 (a) Reposer le support d'amplificateur n° 2 à l'aide des 2 vis.
3. REPOSER LE SUPPORT D'AMPLIFICATEUR N° 1 (a) Reposer le support d'amplificateur n° 1 à l'aide des 2 vis.
...
