Toyota Camry Manuel de réparation XV50 (2011–2019): Verification / Suppression Des Dtc

VERIFICATION / SUPPRESSION DES DTC

REMARQUE:

Lorsque le système de diagnostic passe du mode normal au mode de vérification, ou vice versa, tous les DTC et les données d'arrêt sur image enregistrés en mode normal sont supprimés. Avant de passer à un autre mode, toujours veiller à vérifier et à relever les DTC et les données d'arrêt sur image.

CONSEIL:

• Les DTC enregistrés dans l'ECM peuvent être affichés sur le Techstream. Le Techstream peut afficher les DTC confirmés, en attente et permanents.
• Si un dysfonctionnement est détecté au cours du cycle de conduite actuel, les DTC confirmés et permanents sont enregistrés.
• Certains DTC ne sont pas enregistrés si l'ECM ne détecte pas le même dysfonctionnement lors d'un second cycle de conduite consécutif. Cependant, ces dysfonctionnements, détectés au cours d'un seul cycle de conduite, sont enregistrés en tant que DTC en attente.
• Les DTC confirmés et en attente peuvent être effacés en utilisant le Techstream ou en débranchant le câble de la borne négative (-) de la batterie. Cependant, les DTC permanents ne peuvent être effacés par l'une de ces deux méthodes.

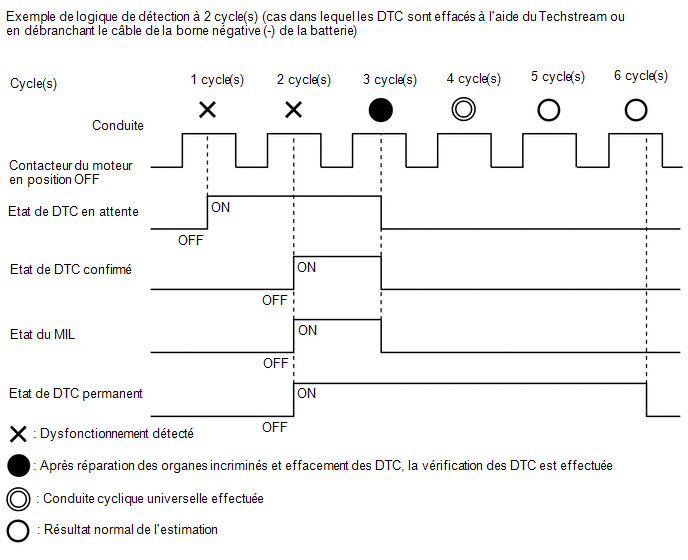

• Après avoir effacé les DTC confirmés en utilisant le Techstream (ou en débranchant le câble de la borne négative (-) de la batterie), les DTC permanents peuvent être effacés lorsque la conduite cyclique universelle est effectuée, et ensuite, le système est estimé normal pour les DTC concernés. La période test de confirmation nécessaire pour obtenir un résultat d'estimation normal est décrite sous la "Période test de confirmation" correspondant au DTC.

  Pour effacer les DTC permanents, toutes les conditions suivantes doivent être remplies:

  • Une conduite cyclique universelle a été effectuée.
  • Le véhicule a été considéré comme normal pendant 2 cycles de conduite. (L'estimation d'état normal n'est pas nécessaire lors de 2 cycles consécutifs, mais l'estimation normale doit avoir lieu dans le dernier cycle.)
  • Aucun dysfonctionnement n'est détecté.

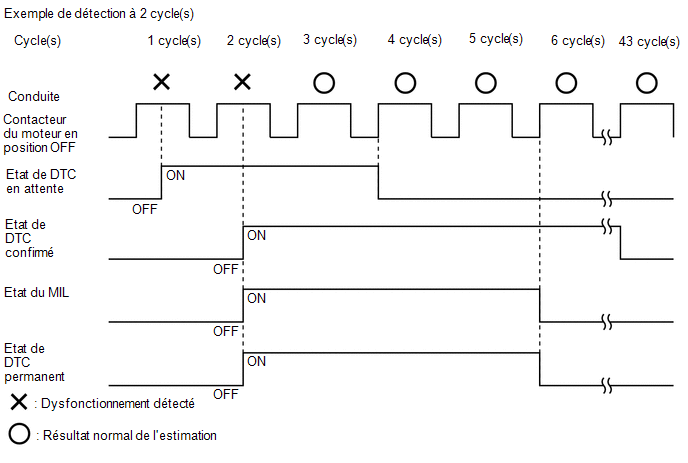

Exemples de détection à 2 cycle(s)

DTC en attente	Enregistrer condition	Dysfonctionnement détecté
	Effacer condition	Système estimé normal ou DTC effacés à l'aide du Techstream ou Câble débranché de la borne négative (-) de la batterie
DTC confirmés	Enregistrer condition	Dysfonctionnement détecté (2ème cycle)
	Effacer condition	Aucune anomalie détectée en 40 cycles de conduite ou DTC effacés à l'aide du Techstream ou Câble débranché de la borne négative (-) de la batterie
DTC permanent(s)	Enregistrer condition	Dysfonctionnement détecté (2ème cycle)
	Effacer condition	Contacteur du moteur mis en position ON (IG) après qu'aucun dysfonctionnement n'a été détecté pendant 3 cycles de conduite consécutifs ou Une fois les DTC effacés à l'aide du Techstram ou une fois le câble débranché de la batterie négative (-) de la batterie, la conduite cyclique universelle effectuée et le jugement normal obtenu pour 2 cycles
MIL	ON	Dysfonctionnement détecté (2ème cycle)
	OFF	Contacteur du moteur mis en position ON (IG) après qu'aucun dysfonctionnement n'a été détecté pendant 3 cycles de conduite consécutifs ou DTC effacés à l'aide du Techstream ou Câble débranché de la borne négative (-) de la batterie

VERIFIER DTC

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur du moteur en position ON (IG).

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Powertrain / Transmission / Trouble Codes.

Powertrain > Transmission > Trouble Codes

(e) Vérifier le(s) DTC et les données d'arrêt sur image, et en prendre note.

Affichage du Techstream	Description
Test Failed	Indique les résultats d'évaluation de dysfonctionnement pendant le cycle actuel.
Pending	Affiche les résultats d'évaluation de dysfonctionnement jusqu'à maintenant. (Indique la possibilité d'un dysfonctionnement si aucun DTC n'est confirmé.)
Confirmed	Affiche les DTC confirmés jusqu'à présent. (Le nombre de cycles actuels diffère pour chaque DTC.)

(f) Vérifier les détails du(des) DTC.

Cliquer ici

EFFACER LES DTC (DTC en attente et confirmés)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur du moteur en position ON (IG).

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Power train / Transmission / Clear DTCs.

Powertrain > Transmission > Clear DTCs

(e) Supprimer les DTC.

EFFACER LES DTC (DTC en attente et confirmé sans le Techstream)

(a) Effectuer l'une des opérations suivantes:

REMARQUE:

Après avoir mis le contacteur du moteur en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

• Débrancher le câble de la borne négative (-) de la batterie pendant au moins 1 minute.
• Déposer les fusibles EFI-MAIN N° 1 et ETCS de l'ensemble de bloc de relais de compartiment moteur et de bloc de jonction, à l'intérieur du compartiment moteur, pendant plus de 1 minute.

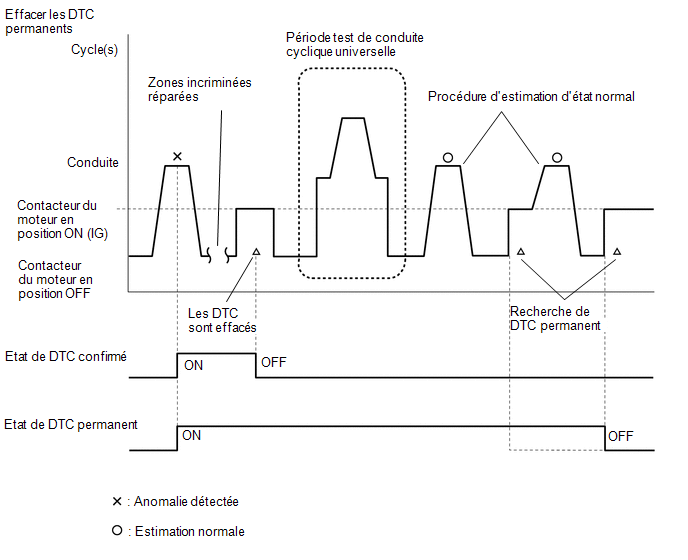

EFFACER LES DTC PERMANENTS

DESCRIPTION GENERALE

• Après avoir effacé les DTC confirmés en utilisant le Techstream (ou en débranchant le câble de la borne négative (-) de la batterie), les DTC permanents peuvent être effacés lorsque la conduite cyclique universelle est effectuée, et ensuite, le système est estimé normal pour les DTC concernés. La période test pour obtenir un résultat d'estimation normal est décrite sous la "Période test de confirmation" correspondant au DTC.
• Pour effacer les DTC permanents, toutes les conditions suivantes doivent être remplies:
  • Une conduite cyclique universelle a été effectuée.
  • Le véhicule a été considéré comme normal pendant 2 cycles de conduite. (L'estimation d'état normal n'est pas nécessaire lors de 2 cycles consécutifs, mais l'estimation normale doit avoir lieu dans le dernier cycle.)
  • Aucun dysfonctionnement n'est détecté.

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur du moteur en position ON (IG).

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Powertrain / Transmission / Trouble Codes.

Powertrain > Transmission > Trouble Codes

CONSEIL:

Si "YES" s'affiche pour la valeur de "PERMANENT" en haut à droite de l'écran du Techstream, les DTC permanents sont enregistrés.

(e) Sélectionner l'onglet '"Generic".

(f) Vérifier si des DTC permanents sont enregistrés.

CONSEIL:

Si aucun DTC permanent n'a été émis, il n'est pas nécessaire de poursuivre cette procédure.

(g) Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).

Powertrain > Transmission > Clear DTCs

REMARQUE:

Ne pas supprimer les DTC ou débrancher le câble de la borne négative (-) de la batterie après la réalisation de cette étape.

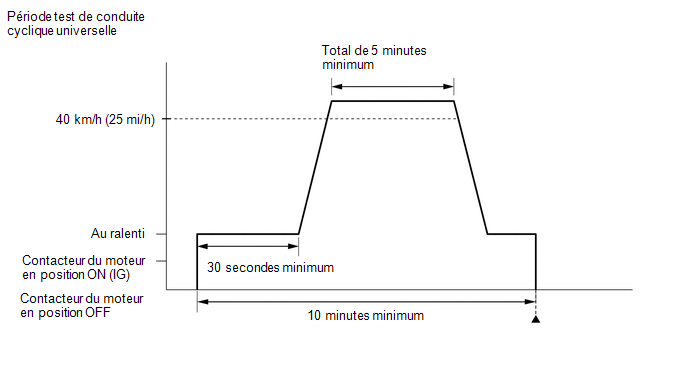

(h) Effectuer la conduite cyclique universelle.

CONSEIL:

La période test de conduite cyclique universelle et la procédure d'estimation normale peuvent être effectuées consécutivement lors du même cycle de conduite.

(1) Faire démarrer le moteur et attendre au moins 30 secondes.

(2) Conduire le véhicule à 40 km/h (25 mph) minimum pendant un total de 5 minutes minimum.

ATTENTION:

Lors de la réalisation d'un essai sur route, respecter toutes les limitations de vitesse et le code de la route.

CONSEIL:

Il est possible d'effectuer la période test de conduite même si le véhicule décélère à moins de 40 km/h (25 mph) au cours du cycle de conduite à la condition que le véhicule roule à 40 km/h (25 mph) minimum pendant un total de 5 minutes.

(3) Laisser au minimum 10 minutes s'écouler après le démarrage du moteur.

(i) Mettre le contacteur du moteur en position OFF et attendre 2 minutes minimum.

(j) Effectuer la procédure d'évaluation normale de la période test de confirmation respective de chaque DTC émis.

CONSEIL:

Ne pas mettre le contacteur du moteur en position OFF par erreur au cours de cette étape.

(k) Lorsque le contacteur du moteur est en position ON (IG), attendre 5 secondes minimum.

(l) Mettre le contacteur du moteur en position OFF et attendre 2 minutes minimum.

(m) Mettre le contacteur du moteur en position ON (IG).

(n) Sélectionner les menus suivants: Powertrain / Transmission / Trouble Codes.

Powertrain > Transmission > Trouble Codes

(o) S'assurer que les DTC permanents ont été supprimés.

CONSEIL:

Si aucun DTC permanent n'a été émis, il n'est pas nécessaire de poursuivre cette procédure.

(p) Effectuer la procédure d'évaluation normale de la période test de confirmation respective de chaque DTC émis.

CONSEIL:

Ne pas mettre le contacteur du moteur en position OFF par erreur au cours de cette étape.

(q) Lorsque le contacteur du moteur est en position ON (IG), attendre 5 secondes minimum.

(r) Mettre le contacteur du moteur en position OFF et attendre 2 minutes minimum.

(s) Mettre le contacteur du moteur en position ON (IG).

(t) Sélectionner les menus suivants: Powertrain / Transmission / Trouble Codes.

Powertrain > Transmission > Trouble Codes

(u) S'assurer que les DTC permanents ont été supprimés.

CONSEIL:

Les DTC permanents sont effacés si un résultat d'estimation normale est obtenu en 3 cycles de conduite consécutifs avec le MIL allumé.
