Toyota Camry Manuel de réparation XV50 (2011–2019): Coupure dans le circuit d'antenne électrique côté passager avant (B27A2)

DESCRIPTION

L'ECU de certification (ensemble d'ECU de clé intelligente) génère un signal de demande et transmet le signal à l'ensemble de poignée extérieure de porte avant (pour porte de passager avant) (antenne de clé électronique) à intervalles de 0,25 seconde Pour que l'ensemble de poignée extérieure de porte avant (pour porte de passager avant) (antenne de clé électronique) détecte quand le sous-ensemble d'émetteur de clé électronique est placé à proximité du véhicule, un signal demandant une réponse du sous-ensemble d'émetteur de clé électronique est transmis à environ 1 m (3,28 ft.) de la porte passager avant à intervalles de 0,25 seconde. Le DTC B27A2 est enregistré par l'ECU de certification (ensemble d'ECU de clé intelligente) lorsqu'une coupure est détectée entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ensemble de poignée extérieure de porte avant (pour porte de passager avant) (antenne de clé électronique) (entre les bornes CLG2 et ANT1, ou les bornes CG2B et ANT2).

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Remarque

B27A2

Coupure dans le circuit d'antenne électrique côté passager avant

Une coupure est détectée dans le circuit entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ensemble de poignée extérieure de porte avant (pour porte du passager avant) (CLG2 - ANT1, CG2B - ANT2) (cela est détecté grâce au circuit de détection de dysfonctionnement dans l'ECU de certification (ensemble d'ECU de clé intelligente)) (logique de détection à 1 cycle(s)*).

  • ECU de certification (ensemble d'ECU de clé intelligente)
  • ‎Ensemble de poignée extérieure de porte avant (pour porte du passager avant)
  • Faisceau de câbles ou connecteur
  • N'importe quand
Condition du véhicule et fonctionnement de sécurité lorsqu'un dysfonctionnement est détecté

Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté

Fonctionnement de sécurité en cas de détection d'un dysfonctionnement

L'opération de verrouillage/déverrouillage à l'ouverture ne peut pas être effectuée pour la porte du passager avant

-

Data List associée et Active Test

N° de DTC

Data List et Active Test

B27A2

Le mode de diagnostic de clé peut être utilisé pour effectuer la recherche de pannes

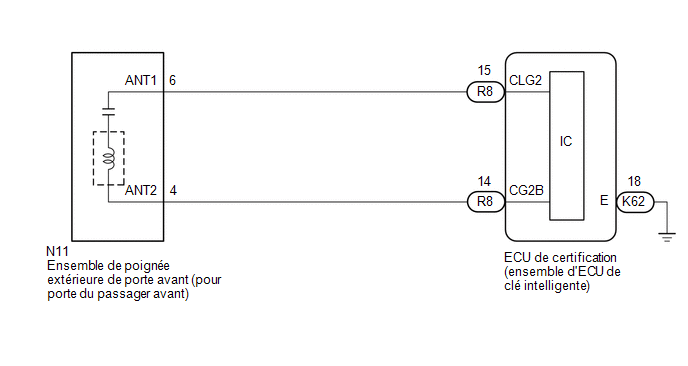

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE BRANCHEMENT DU CONNECTEUR

(a) S'assurer que les connecteurs sont correctement branchés à l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ensemble de poignée extérieure de porte avant (pour porte du passager avant).

OK:

Les connecteurs sont correctement branchés.

INCORRECT

BRANCHER LES CONNECTEURS CORRECTEMENT

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU PASSAGER AVANT))

(a) Débrancher le connecteur R8 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur N11 de l'ensemble de poignée extérieure de porte avant (pour porte du passager avant).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

R8-15 (CLG2) - N11-6 (ANT1)

En permanence

En dessous de 1 Ω

R8-14 (CG2B) - N11-4 (ANT2)

En permanence

En dessous de 1 Ω

(d) Rebrancher le connecteur R8 de l'ECU de certification (ensemble d'ECU de clé intelligente).

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (SORTIE DE L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU PASSAGER AVANT))

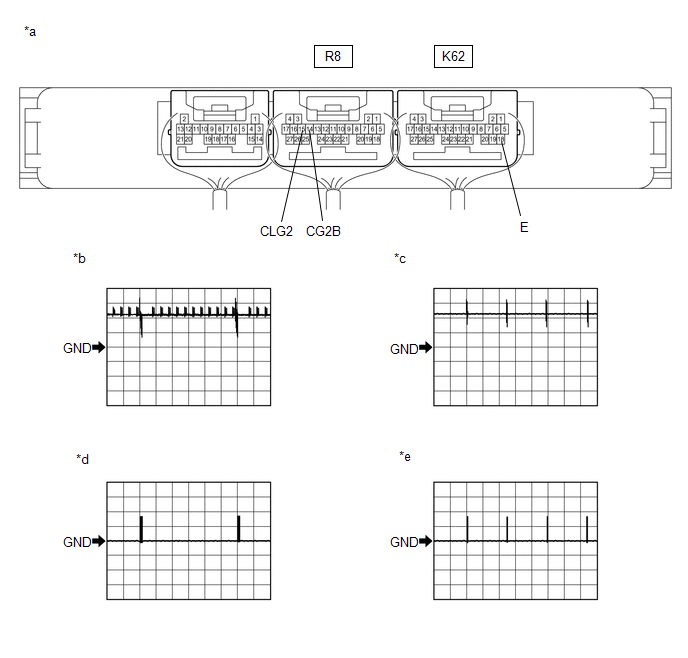

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de certification (ensemble d'ECU de clé intelligente))

*b

Forme d'onde 1

*c

Forme d'onde 2

*d

Forme d'onde 3

*e

Forme d'onde 4

-

-

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.

OK:

Branchement du tester

Condition

Réglage de l'appareil

Condition spécifiée

R8-15 (CLG2) - K62-18 (E)

Procédure:

  1. Contacteur du moteur en position OFF
  2. Toutes les portes sont fermées
  3. Sous-ensemble d'émetteur de clé électronique en dehors du véhicule
  4. Toutes les portes verrouillées à l'aide de la commande à distance

    (sous-ensemble d'émetteur de clé électronique placé à l'intérieur de la zone de détection*)

5 V/DIV., 500 ms/DIV.

Génération d'impulsions

(cf. forme d'onde 1)

Procédure:

  1. Contacteur du moteur en position OFF
  2. Toutes les portes sont fermées
  3. Sous-ensemble d'émetteur de clé électronique en dehors du véhicule
  4. Toutes les portes verrouillées à l'aide de la commande à distance

    (sous-ensemble d'émetteur de clé électronique placé à l'extérieur de la zone de détection*)

5 V/DIV., 100 ms/DIV.

Génération d'impulsions

(cf. forme d'onde 2)

R8-14 (CG2B) - K62-18 (E)

Procédure:

  1. Contacteur du moteur en position OFF
  2. Toutes les portes sont fermées
  3. Sous-ensemble d'émetteur de clé électronique en dehors du véhicule
  4. Toutes les portes verrouillées à l'aide de la commande à distance

    (sous-ensemble d'émetteur de clé électronique placé à l'intérieur de la zone de détection*)

5 V/DIV., 500 ms/DIV.

Génération d'impulsions

(cf. forme d'onde 3)

Procédure:

  1. Contacteur du moteur en position OFF
  2. Toutes les portes sont fermées
  3. Sous-ensemble d'émetteur de clé électronique en dehors du véhicule
  4. Toutes les portes verrouillées à l'aide de la commande à distance

    (sous-ensemble d'émetteur de clé électronique placé à l'extérieur de la zone de détection*)

5 V/DIV., 100 ms/DIV.

Génération d'impulsions

(cf. forme d'onde 4)

OK

REMPLACER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU PASSAGER AVANT)

INCORRECT

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
