DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de capteur d'airbag sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Remplacement de l'ensemble de capteur d'airbag |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
| sans système de frein de stationnement électrique:
avec système de frein de stationnement électrique:
|
Dépose/repose du siège du passager avant |
Calibrage du point zéro (système de classification d'occupant) |
|
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (fabrication TMC)
Cliquer ici
3. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (fabrication TMMK)
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
4. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMC)
Cliquer ici
5. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMMK)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
6. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
7. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
8. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
fabrication TMC: Cliquer ici
pour sièges de type rabattable de fabrication TMMK: Cliquer ici
pour sièges de type fixe de fabrication TMMK: Cliquer ici
9. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
10. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
11. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
12. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
CONSEIL:
Débrancher le bourrelet d'habillage d'ouverture de porte avant gauche de manière à pouvoir déposer le garnissage inférieur de montant central gauche.
13. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
14. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
CONSEIL:
Débrancher le bourrelet d'habillage d'ouverture de porte arrière gauche de manière à pouvoir déposer le garnissage inférieur de montant central gauche.
15. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE
Cliquer ici
16. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
17. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
18. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
19. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE
CONSEIL:
Débrancher le bourrelet d'habillage d'ouverture de porte avant droite de manière à pouvoir déposer le garnissage inférieur de montant central droit.
20. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
21. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Débrancher le bourrelet d'habillage d'ouverture de porte arrière droite de manière à pouvoir déposer le garnissage inférieur de montant central droit.
22. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
23. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
24. DEPOSER LE REMBOURRAGE DE PEDALE D'ACCELERATEUR
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
25. DEPOSER LA PEDALE D'ACCELERATEUR
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
26. DEPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT (fabrication TMC)
Cliquer ici
27. DEBRANCHER L'ENSEMBLE DE MOQUETTE AVANT
Cliquer ici
28. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1 (pour type double)
Cliquer ici
29. DEPOSER L'ENSEMBLE DE CAPTEUR D'AIRBAG
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

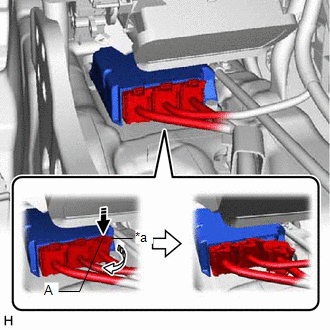

(c) Appuyer sur la partie (A) dans le sens indiqué par la flèche (1) pour libérer le verrouillage, puis déplacer le levier de verrouillage dans le sens indiqué par la flèche (2) sur le schéma pour débrancher les connecteurs.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
*a | Levier de verrouillage |
![]() |
Libérer le verrouillage (1) |
![]() |
Débrancher le connecteur (2) |
(d) Déposer les 3 boulons et l'ensemble de capteur d'airbag. |
|
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
