Toyota Camry et,
DESCRIPTION

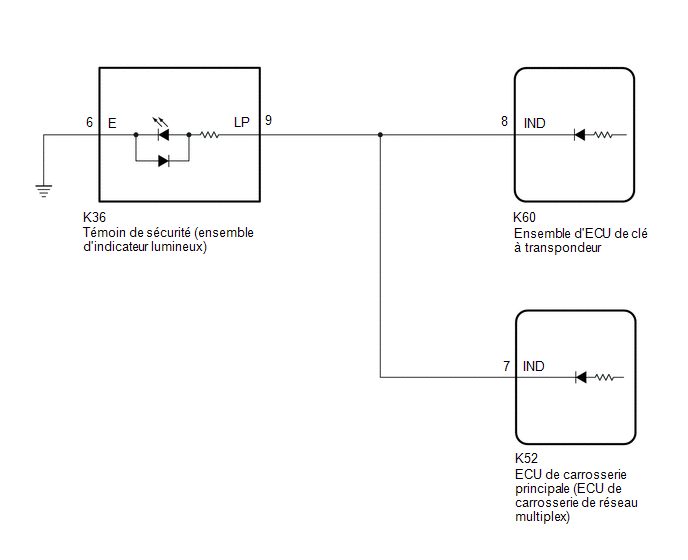

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lorsque l'ensemble d'ECU de clé à transpondeur est remplacé, se reporter à la section Enregistrement.
Cliquer ici .gif)
PROCEDURE
|
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (SECURITY INDICATOR) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Immobiliser or Main Body / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Immobiliser > Active Test|
Affichage du tester | Objet de la mesure | Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Security Indicator | Témoin de sécurité | ON / OFF | - |
|
Affichage du tester |
|---|
|
Security Indicator |
|
Affichage du tester | Objet de la mesure | Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Security Indicator | Témoin de sécurité | ON / OFF | - |
|
Affichage du tester |
|---|
|
Security Indicator |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Témoin de sécurité fonctionne normalement lors de l'exécution de la "Main Body" de l'Active Test et "Immobiliser" |
A |
| B |
| C |
|
Témoin de sécurité fonctionne normalement lors de l'exécution de la "Main Body" de l'Active Test et "Immobiliser" |
D |
| B |
.gif) | PASSER AU POINT 3 |
| C |
| PASSER AU POINT 4 |
| D |
| PASSER AU POINT 5 |
|
| 2. |
VERIFIER LE FONCTIONNEMENT DU TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) |
(a) Lorsque le système antidémarrage est activé, s'assurer que le témoin de sécurité s'allume.*1
OK:
Le témoin de sécurité s'allume normalement.
(b) Lorsque le système antivol est en état de préparation à l'armement, s'assurer que le témoin de sécurité est allumé.*2
Cliquer ici
OK:
Le témoin de sécurité est allumé.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
*1 et*2 sont OK | A |
|
*1 est NG (*2 est OK) |
B |
| *2 est NG (*1 est OK) | C |
|
*1 et*2 sont NG | D |
| A |
| UTILISER LA METHODE
DE SIMULATION POUR EFFECTUER LA VERIFICATION
|
| B |
| REMPLACER
L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR
|
| C |
| REMPLACER L'ECU DE
CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
| D |
| REMPLACER LE TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) |
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) - ENSEMBLE D'ECU DE CLE A TRANSPONDEUR) |
(a) Débrancher le connecteur K36 du témoin de sécurité (ensemble d'indicateur lumineux).
(b) Débrancher le connecteur K60 de l'ensemble d'ECU de clé à transpondeur.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| K60-8 (IND) - K36-9 (LP) | En permanence | En dessous de 1 Ω |
| K60-8 (IND) ou K36-9 (LP) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
| OK | |
REMPLACER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR
|
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) - ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)) |
(a) Débrancher le connecteur K36 du témoin de sécurité (ensemble d'indicateur lumineux).
(b) Débrancher le connecteur K52 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| K52-7 (IND) - K36-9 (LP) | En permanence | En dessous de 1 Ω |
| K52-7 (IND) ou K36-9 (LP) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
| OK | |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU
MULTIPLEX) |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| 5. |
VERIFIER LE TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) |
(a) Déposer le témoin de sécurité (ensemble d'indicateur lumineux).
Cliquer ici
(b) Vérifier le témoin de sécurité (ensemble d'indicateur lumineux).
Cliquer ici
| OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| INCORRECT | | REMPLACER LE TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) |
