PIECES CONSTITUTIVES

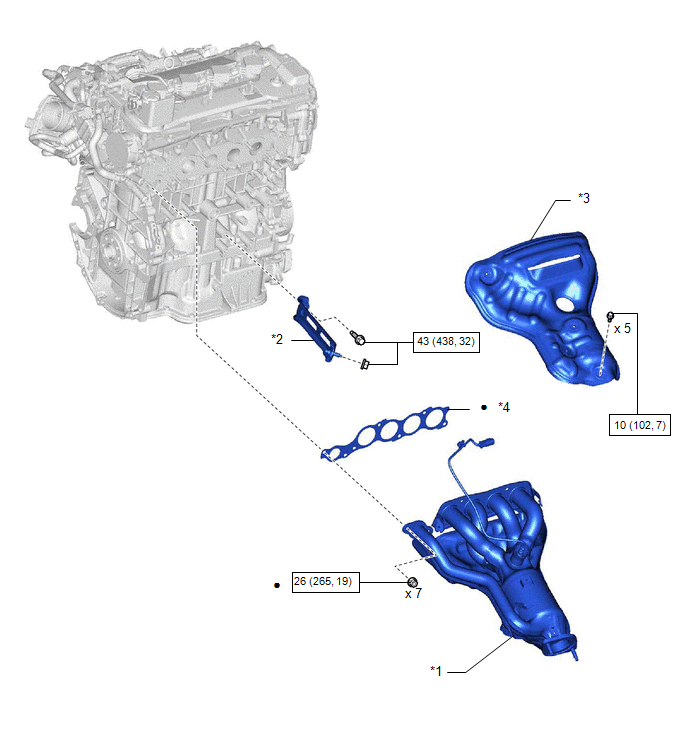

SCHEMA
*1 | COLLECTEUR D'ECHAPPEMENT (TWC: catalyseur avant) |
*2 | RENFORT DE COLLECTEUR |
*3 | ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1 |
*4 | COLLECTEUR D'ECHAPPEMENT AU JOINT DE CULASSE |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |

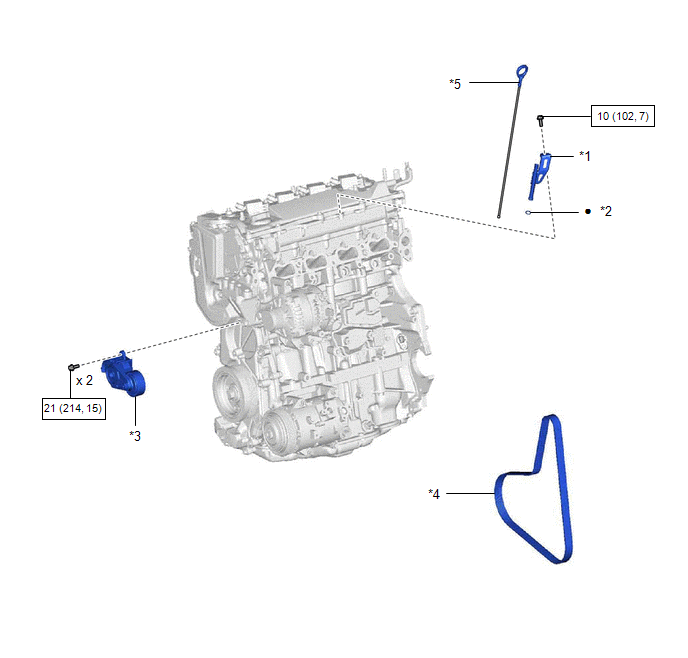

SCHEMA
*1 | GUIDE DE JAUGE DE NIVEAU D'HUILE MOTEUR |
*2 | JOINT TORIQUE |
*3 | ENSEMBLE DE TENDEUR DE COURROIE STRIEE |
*4 | COURROIE STRIEE |
*5 | JAUGE DE NIVEAU D'HUILE MOTEUR |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |

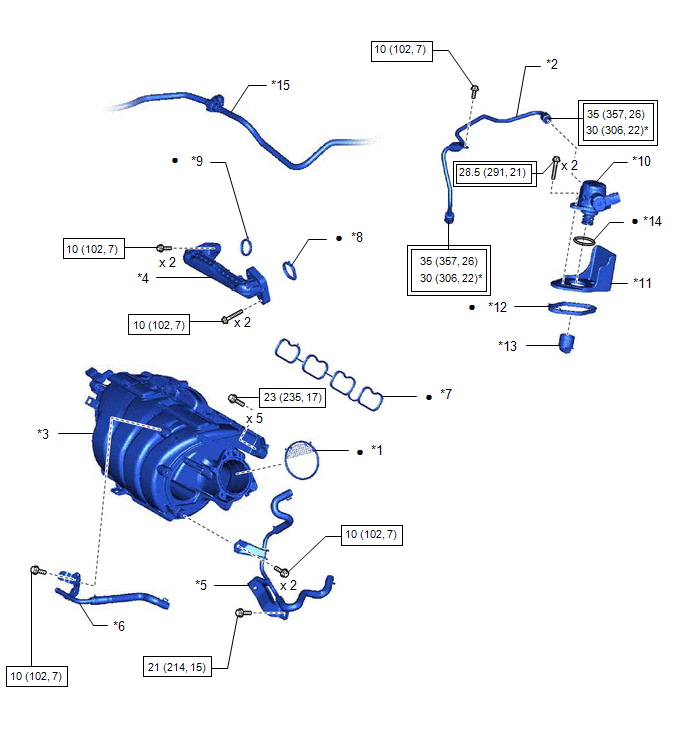

SCHEMA
*1 | JOINT D'ETANCHEITE DE CORPS DE PAPILLON |
*2 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1 |
*3 | COLLECTEUR D'ADMISSION |
*4 | SOUS-ENSEMBLE DE TUYAU EGR N° 1 |
*5 | TUYAU DE DERIVATION D'EAU N° 2 |
*6 | TUYAU DE DERIVATION D'EAU N° 3 |
*7 | JOINT ENTRE LE COLLECTEUR D'ADMISSION ET LA CULASSE N° 1 |
*8 | JOINT D'ETANCHEITE D'ADAPTATEUR DE SOUPAPE EGR |
*9 | JOINT D'ETANCHEITE D'ADMISSION DE L'EGR |
*10 | ENSEMBLE DE POMPE A CARBURANT (haute pression) |
*11 | FLASQUE DE POMPE A CARBURANT |
*12 | JOINT D'ETANCHEITE D'ENTRETOISE DE POMPE A CARBURANT |
*13 | ENSEMBLE DE POUSSOIR DE POMPE A CARBURANT |
*14 | JOINT TORIQUE |
*15 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
* | A utiliser avec une clé à écrou de raccord |
● | Pièce non réutilisable |

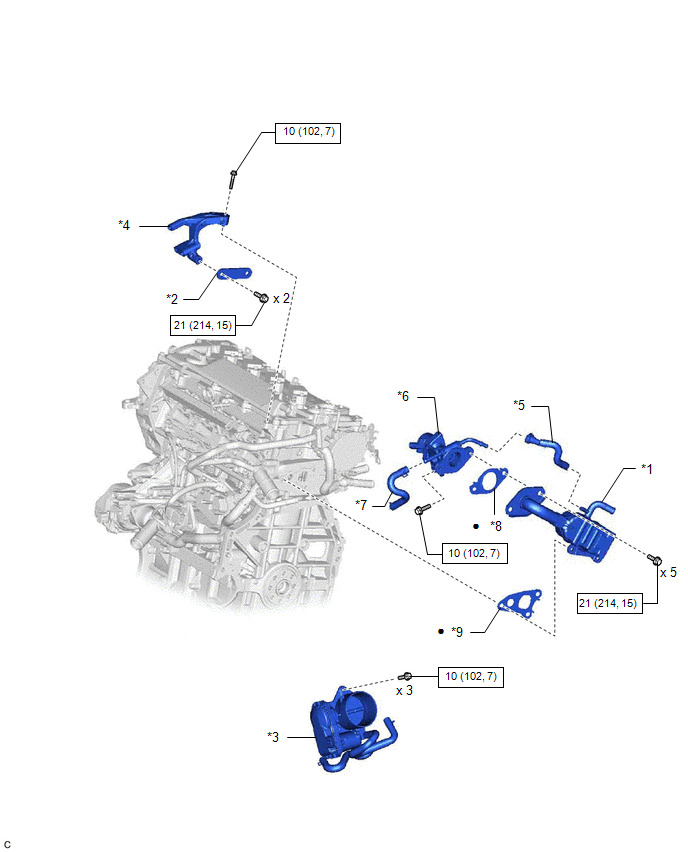

SCHEMA
*1 | ENSEMBLE DE REFROIDISSEUR EGR |
*2 | SUPPORT DE REFROIDISSEUR EGR N° 1 |
*3 | ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR |
*4 | SUPPORT DE SOUPAPE EGR |
*5 | RACCORD DE DURITE D'EAU |
*6 | ENSEMBLE DE SOUPAPE EGR |
*7 | DURITE DE DERIVATION D'EAU N° 8 |
*8 | JOINT DE SOUPAPE EGR |
*9 | JOINT D'ETANCHEITE DU REFROIDISSEUR DE EGR |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |

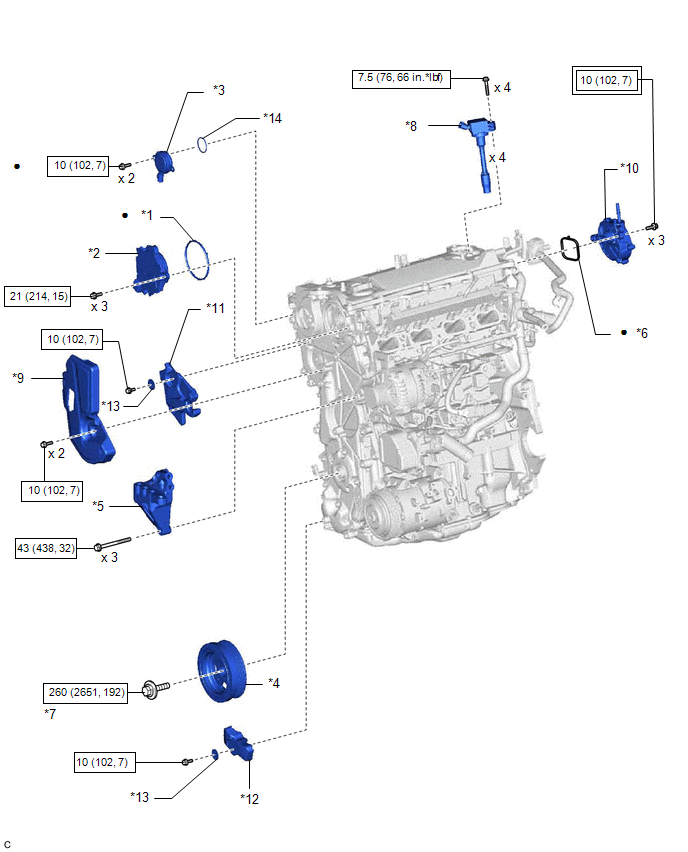

SCHEMA
*1 | JOINT TORIQUE DE MOTEUR DE COMMANDE DE SYNCHRONISATION D'ARBRE A CAMES |
*2 | ENSEMBLE DE MOTEUR DE COMMANDE DE DISTRIBUTION D'ARBRE A CAMES AVEC EDU |
*3 | ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES |
*4 | ENSEMBLE DE POULIE DE VILEBREQUIN |
*5 | SUPPORT DE FIXATION DU MOTEUR DROIT |
*6 | JOINT TORIQUE DE POMPE A DEPRESSION N° 1 |
*7 | BOULON DE POULIE DE VILEBREQUIN |
*8 | ENSEMBLE DE BOBINE D'ALLUMAGE |
*9 | CACHE DE MOTEUR N° 2 |
*10 | ENSEMBLE DE POMPE A DEPRESSION |
*11 | ISOLANT DE COUVERCLE DE PIGNON DE DISTRIBUTION |
*12 | CACHE DE CHAINE DE DISTRIBUTION N° 3 |
*13 | RONDELLE PLATE |
*14 | JOINT TORIQUE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
★ | Pièce préenduite |

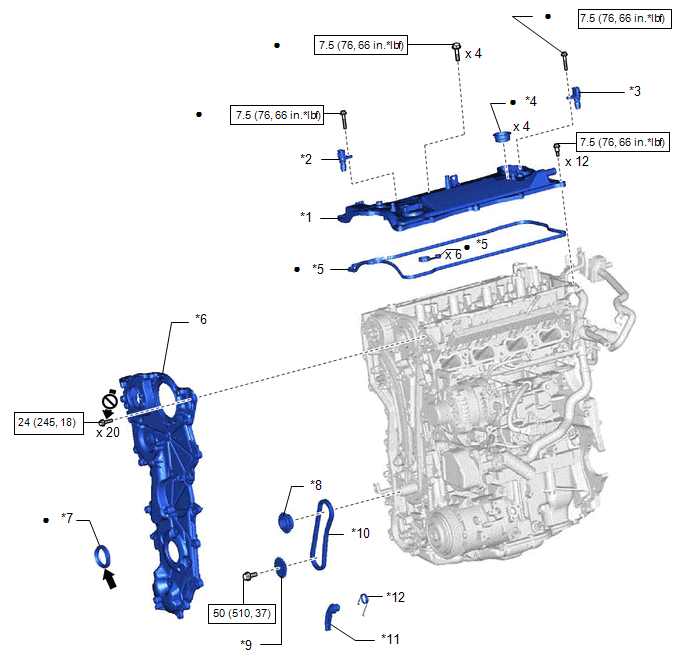

SCHEMA
*1 | SOUS-ENSEMBLE DE CACHE-SOUPAPES |
*2 | CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté échappement) |
*3 | CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté admission) |
*4 | JOINT D'ETANCHEITE DE TUBE DE BOUGIE D'ALLUMAGE |
*5 | JOINT D'ETANCHEITE DE CACHE-SOUPAPES |
*6 | ENSEMBLE DE COUVERCLE DE PIGNON DE DISTRIBUTION N° 2 |
*7 | BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION |
*8 | ROUE DENTEE D'ENTRAINEMENT DE POMPE A HUILE |
*9 | ROUE DENTEE D'ARBRE D'ENTRAINEMENT DE POMPE A HUILE |
*10 | SOUS-ENSEMBLE DE CHAINE D'ENTRAINEMENT DE POMPE A HUILE |
*11 | PLAQUE DE TENDEUR DE CHAINE |
*12 | RESSORT AMORTISSEUR DE CHAINE |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Graisse MP | ★ |
Pièce préenduite |
![]() |
Ne pas appliquer de lubrifiant sur les pièces filetées |
- | - |

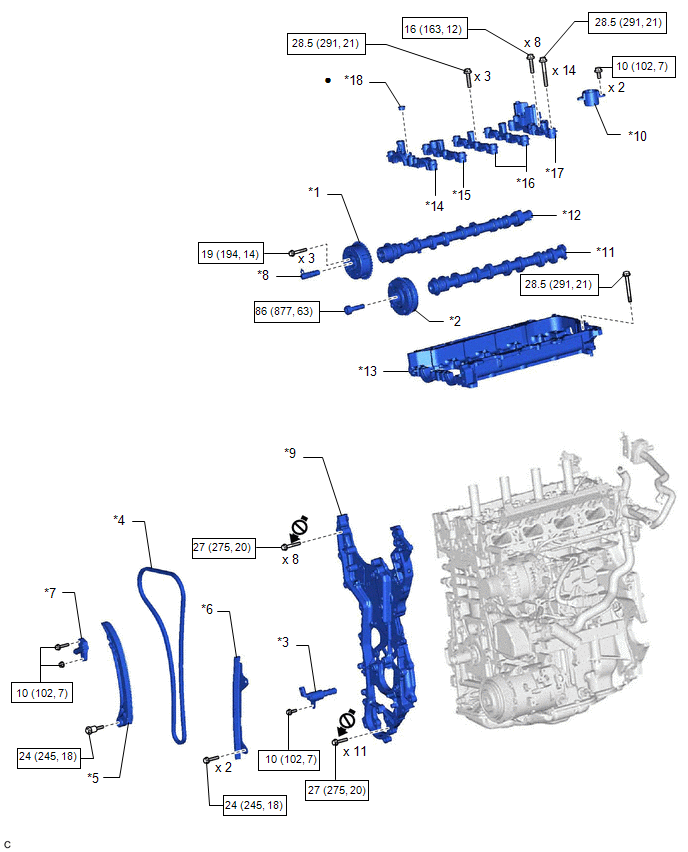

SCHEMA
*1 | ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES D'ECHAPPEMENT |
*2 | ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES |
*3 | ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE |
*4 | SOUS-ENSEMBLE DE CHAINE |
*5 | COULISSEAU DE TENDEUR DE CHAINE |
*6 | AMORTISSEUR DE VIBRATIONS DE CHAINE N° 1 |
*7 | ENSEMBLE DE TENDEUR DE CHAINE N° 1 |
*8 | ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (ENSEMBLE DE BOULON DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES D'ECHAPPEMENT) |
*9 | ENSEMBLE DE CACHE DE CHAINE DE DISTRIBUTION |
*10 | GUIDE DE POUSSOIR DE POMPE A CARBURANT |
*11 | ARBRE A CAMES |
*12 | ARBRE A CAMES N° 2 |
*13 | SOUS-ENSEMBLE DE CARTER D'ARBRE A CAMES |
*14 | CHAPEAU DE PALIER D'ARBRE A CAMES N° 1 |
*15 | CHAPEAU DE PALIER D'ARBRE A CAMES N° 2 |
*16 | CHAPEAU DE PALIER D'ARBRE A CAMES N° 3 |
*17 | CHAPEAU DE PALIER D'ARBRE A CAMES N° 4 |
*18 | JOINT D'ETANCHEITE D'ORIFICE DE GRAISSAGE DE CHAPEAU DE PALIER D'ARBRE A CAMES |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Ne pas appliquer de lubrifiant sur les pièces filetées |
- | - |
