PIECES CONSTITUTIVES

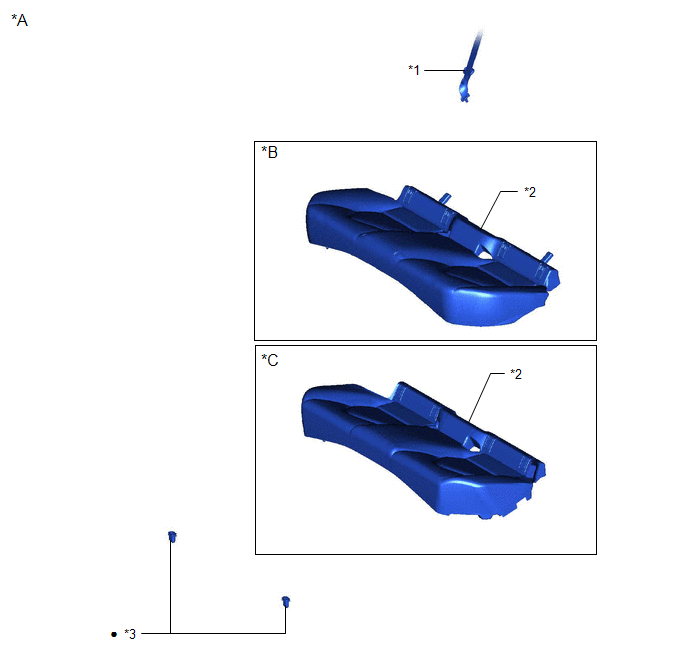

SCHEMA
*A | pour sièges de type rabattable |
*B | fabrication TMC |
*C | fabrication TMMK |
- | - |
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
- | - |
● | Pièce non réutilisable |
- | - |

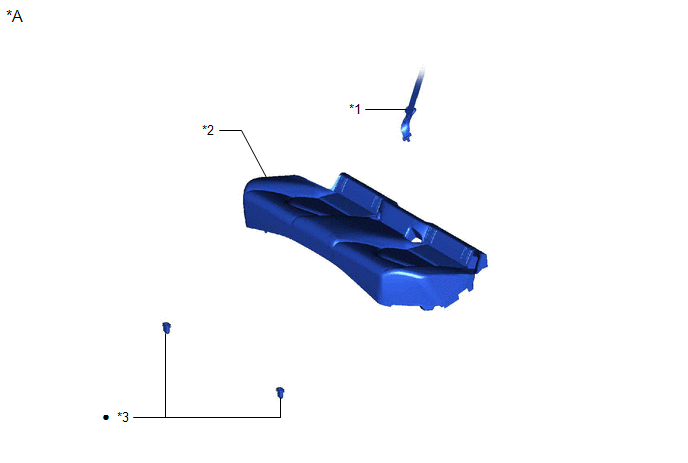

SCHEMA
*A | pour sièges de type fixe |
- | - |
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*3 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
- | - |
● | Pièce non réutilisable |
- | - |

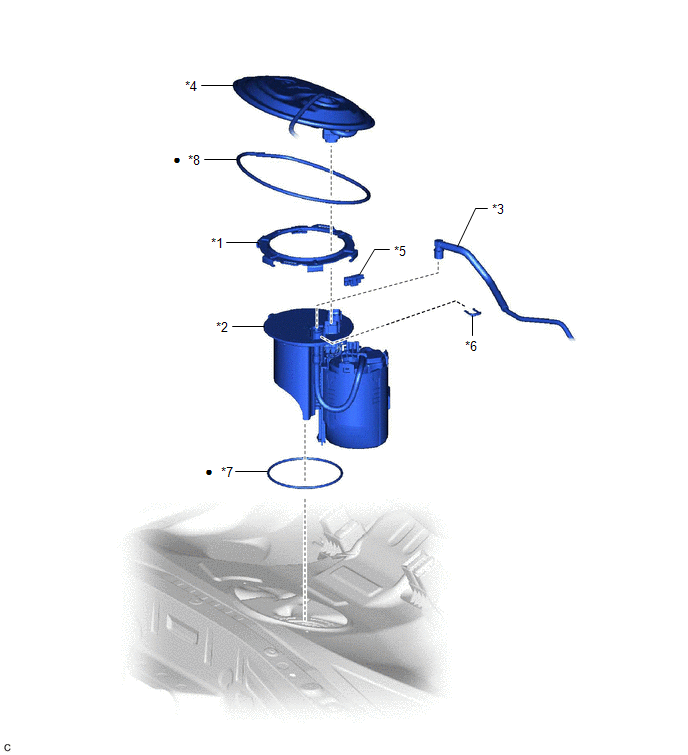

SCHEMA
*1 | DISPOSITIF DE RETENUE DE LA JAUGE DE POMPE A CARBURANT |
*2 | ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE |
*3 | SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT |
*4 | CACHE D'ORIFICE DE VISITE DE PLANCHER ARRIERE |
*5 | ATTACHE DE TUYAU DE CARBURANT N° 1 |
*6 | AGRAFE DE JOINT DE TUYAU |
*7 | JOINT DE FIXATION DU TUYAU D'ASPIRATION DE CARBURANT |
*8 | RUBAN ADHESIF EN BUTYLE |
● | Pièce non réutilisable |
- | - |

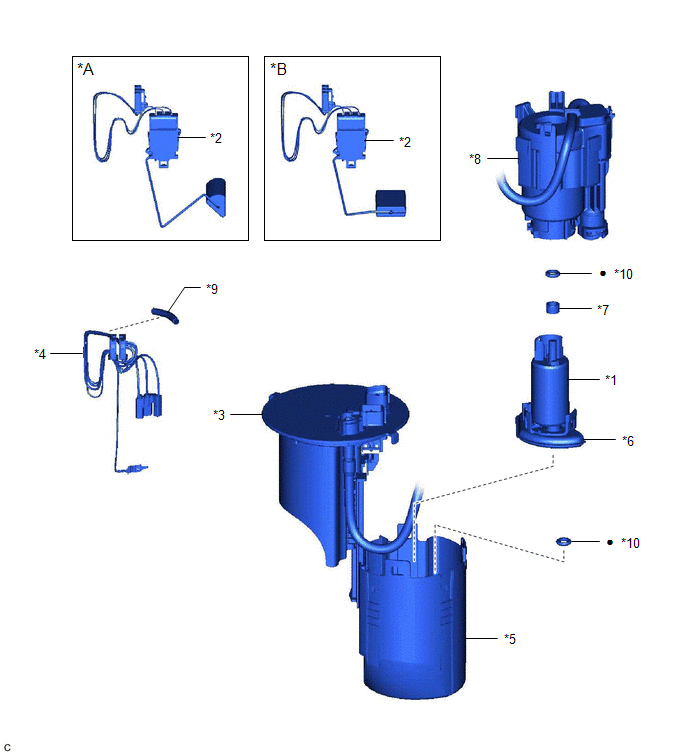

SCHEMA
*A | Type A |
*B | Type B |
*1 | POMPE A CARBURANT |
*2 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
*3 | SOUS-ENSEMBLE DE PLAQUE D'ASPIRATION DE CARBURANT |
*4 | FAISCEAU DE CABLES DE POMPE A CARBURANT |
*5 | RESERVOIR AUXILIAIRE A CARBURANT |
*6 | FILTRE D'ASPIRATION |
*7 | ENTRETOISE DE POMPE A CARBURANT |
*8 | FILTRE A CARBURANT |
*9 | PROTECTION DE FAISCEAU DE CABLES |
*10 | JOINT TORIQUE |
● | Pièce non réutilisable |
- | - |
Tableau Des Codes De Diagnostic
TABLEAU DES CODES DE DIAGNOSTIC Système de
climatisation (pour système de climatisation manuelle)
N° de DTC Objet de la
détection Condition de
détection du DTC Lien
B1412 Circuit du
capteur de température ambiante
Coupure ou court-circuit dans le circuit du cap ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE D'ACTIONNEUR DE FREIN
- ECU DE CONTROLE DE DERAPAGE
*2 ECM
SCHEMA
*A pour affichage 7 pouce
*B pour affichage 8 pouce
*1 ENSEMBLE DE CAPTEUR
D'AIRBAG *2
ENSEMBLE D'INDICATEUR L ...
Bus de communication de module de commande désactivé (U0073,U0100,U0123,U0126,U0142,U0151)
DESCRIPTION L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit des signaux de l'ECM, du capteur d'angle de braquage, du capteur d'embardée et d'accélération (ensemble de capteur d'airbag), de l'ensemble de capteur d'airbag et de l'ECU de carrosserie principale (ECU de carros ...
