REMONTAGE
PROCEDURE
1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1
Cliquer ici

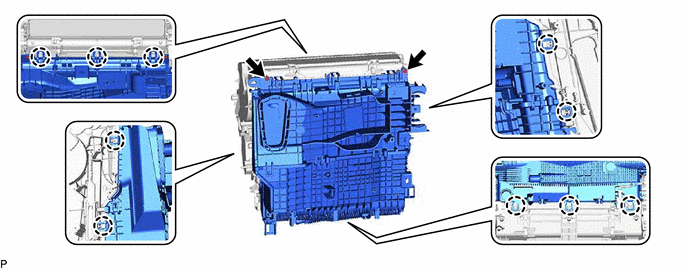

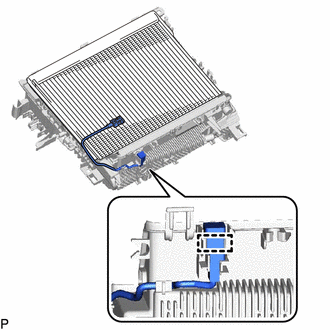

2. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1
(a) Reposer le sous-ensemble d'évaporateur de refroidisseur n° 1 avec la thermistance de refroidisseur n° 1 sur le boîtier de chauffage supérieur. |
|
(b) Engager l'attache.
(c) Libérer les 10 griffes pour reposer le boîtier de chauffage supérieur avec le sous-ensemble d'évaporateur de refroidisseur n° 1 sur le boîtier de chauffage inférieur.
(d) Reposer les 2 vis.
3. REPOSER LE DETENDEUR DE REFROIDISSEUR
(a) Appliquer suffisamment d'huile pour compresseur sur 2 joints toriques neufs et sur les surfaces de raccord du sous-ensemble d'évaporateur de refroidisseur n° 1.
Réfrigérant | Huile de compresseur |
---|---|
HFC-134a (R134a) | ND-OIL 8 ou produit équivalent |
HFO-1234yf (R1234yf) |
ND-OIL 12 ou produit équivalent |
(b) Reposer les 2 joints toriques sur le sous-ensemble d'évaporateur de refroidisseur n° 1.
REMARQUE:
Maintenir les joints toriques et surfaces de raccord de joint torique exempts de corps étrangers.

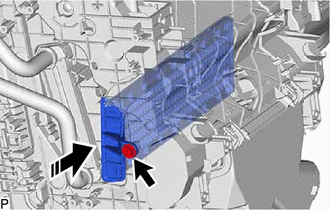

(c) A l'aide d'une clé à douille à six pans de 4 mm, reposer le détendeur de refroidisseur à l'aide des 2 boulons à six pans. Torque: 3,5 N·m {36 kgf·cm, 31 in·lbf} |
|

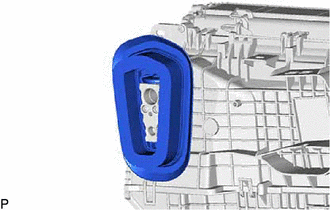

4. REPOSER LE SOUS-ENSEMBLE D'OEILLET
(a) Reposer le sous-ensemble d'œillet. |
|
5. REPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE
![]() |
Poser dans ce sens |

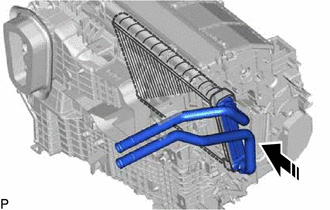

(a) Reposer le sous-ensemble de bloc de chauffe, comme indiqué sur le schéma.

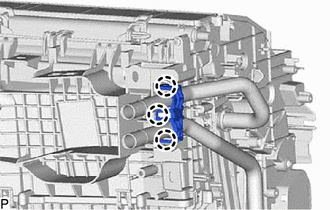

6. REPOSER L'ATTACHE DE CHAUFFAGE
(a) Engager les 3 griffes pour reposer l'attache de chauffage. |
|
7. REPOSER L'OEILLET DE TUYAU DE CHAUFFAGE

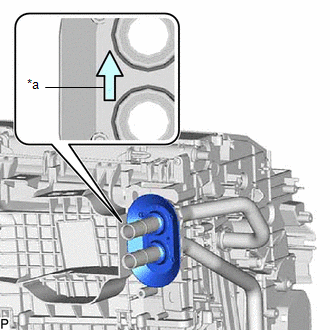

(a) Poser l'œillet de tuyau de chauffage, comme indiqué sur le schéma. REMARQUE: Reposer l'œillet de tuyau de chauffage en orientant la flèche vers le haut. |
|
8. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE MELANGE D'AIR N° 2 (pour type double)

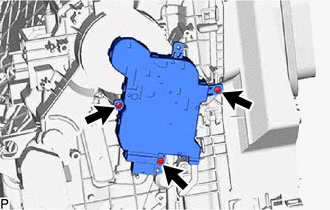

(a) A l'aide des points de référence, reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 2 avec les 2 vis. |
|

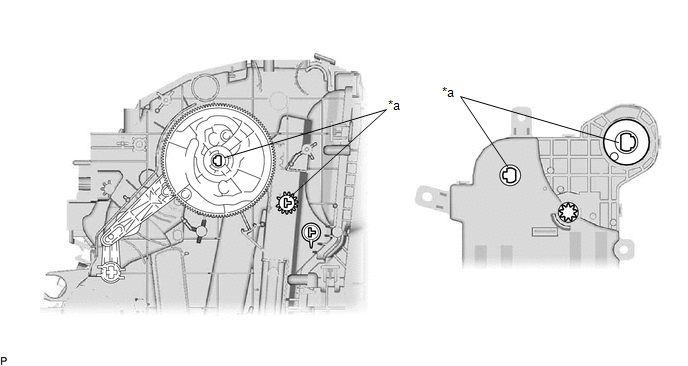

9. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1
(a) pour type simple:

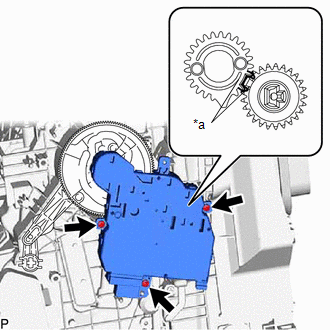

(1) Aligner chaque pignon sur l'ensemble de radiateur de climatisation, comme indiqué sur le schéma, et s'assurer ensuite que les pignons du sous-ensemble de servo de voletde radiateur de climatisation n° 1 sont alignés, comme indiqué sur le schéma.
*a | Point de référence |
- | - |
(2) Reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 1 à l'aide des 3 vis. |
|
(b) pour type double:

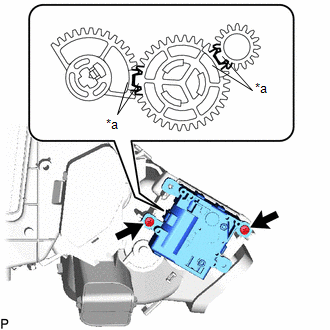

(1) Aligner chaque pignon sur l'ensemble de radiateur de climatisation, comme indiqué sur le schéma, et s'assurer ensuite que les pignons du sous-ensemble de servo de voletde radiateur de climatisation n° 1 sont alignés, comme indiqué sur le schéma.
*a | Point de référence |
- | - |
(2) A l'aide des points de référence, reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 1 avec les 3 vis. |
|

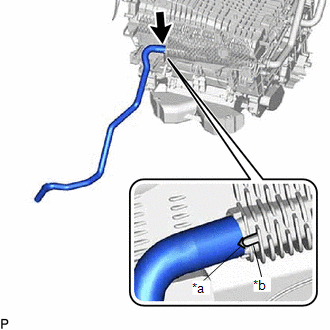

10. REPOSER LA DURITE DE VIDANGE DE REFROIDISSEUR
(a) Aligner l'encoche de durite avec la nervure comme indiqué sur le schéma et reposer la durite de vidange de refroidisseur. |
|
11. REPOSER LE COUVERCLE DE CHAUFFAGE
![]() |
Poser dans ce sens |
(a) Reposer le couvercle de chauffage, comme indiqué sur le schéma.
(b) Reposer la vis.

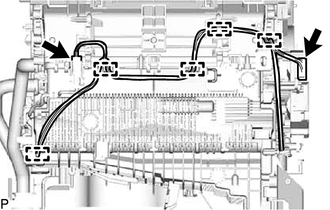

12. REPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
(a) pour type simple:

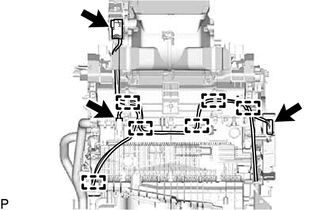

(1) Engager chaque attache. |
|
(2) Brancher chaque connecteur pour reposer l'ensemble de faisceau de câbles de climatisation.
(b) pour type double:
(1) Engager chaque attache. |
|
(2) Brancher chaque connecteur pour reposer l'ensemble de faisceau de câbles de climatisation.

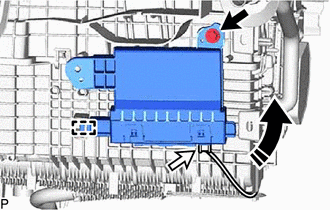

13. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(a) Engager le guide pour reposer provisoirement l'ensemble d'amplificateur de climatisation, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Reposer l'ensemble d'amplificateur de climatisation avec la vis.
(c) Brancher le connecteur.
14. REPOSER L'ENSEMBLE DE SOUFFLANTE
Cliquer ici

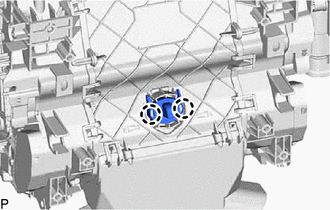

15. REPOSER L'OEILLET (pour système de climatisation manuelle)
(a) Engager les 2 griffes pour reposer l'œillet. |
|
16. REPOSER L'ASPIRATEUR (pour système de climatisation automatique)
(a) Engager les 2 griffes et le guide pour reposer l'aspirateur. |
|

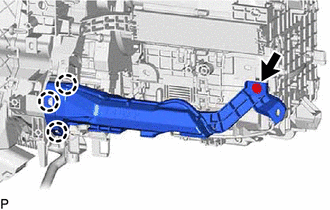

17. REPOSER LA CONDUITE D'AIR N° 2

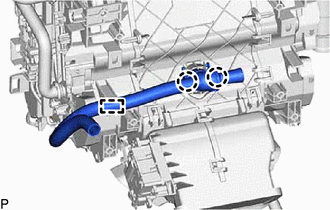

(a) Engager les 3 griffes. |
|
(b) Reposer une conduite d'air n° 2 neuve à l'aide de la vis.
