DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR
REMARQUE:

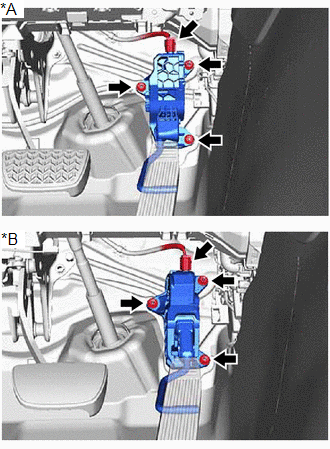

(a) Débrancher le connecteur d'ensemble de capteur de pédale d'accélérateur. |
|
(b) Déposer les 3 écrous et débrancher la tige de l'ensemble de capteur de pédale d'accélérateur de la pédale d'accélérateur jusqu'à déposer l'ensemble de capteur de pédale d'accélérateur.
REMARQUE:
Si l'ensemble de capteur de pédale d'accélérateur a subi un choc ou une chute, le remplacer.
3. DEPOSER LE REMBOURRAGE DE PEDALE D'ACCELERATEUR

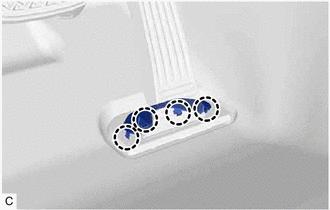

(a) Libérer les 4 griffes et déposer le rembourrage de pédale d'accélérateur de la pédale d'accélérateur. |
|
4. DEPOSER LA PEDALE D'ACCELERATEUR

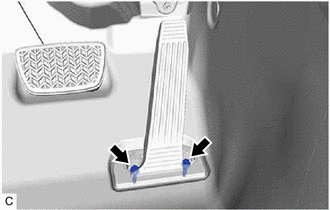

(a) Déposer les 2 boulons. |
|

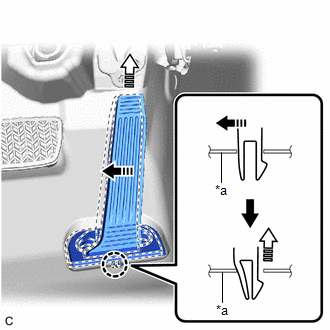

(b) Enfoncer la pédale d'accélérateur dans le sens indiqué par la flèche (1) sur le schéma pour libérer la griffe.
*a | Carrosserie du véhicule |
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
(c) Tirer la pédale d'accélérateur dans le sens indiqué par la flèche (2) indiquée sur le schéma pour la déposer.
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la moulure d'encadrement de vi ...
Data List / Active Test
DATA LIST / ACTIVE TEST DATA LIST CONSEIL:
La Data List du Techstream permet de relever les valeurs ou l'état des contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification non intrusive peut être très utile dans la mesure où des co ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ECU DE DETECTION D'OCCUPANT (pour fabrication TMC)
(a) Engager la griffe pour reposer l'ECU de détection d'occupant.
REMARQUE: Si l'ECU de détection d'occupant a subi une chute, ou si le boîtier ou le connecteur présentent des fissure ...
