Toyota Camry Manuel de réparation XV50 (2011–2019): Dysfonctionnement du signal de frein (B2284)
DESCRIPTION
Ce DTC est enregistré lorsque le signal de frein envoyé via la ligne directe et le signal de frein envoyé via la communication CAN ne correspondent pas.
N° de DTC | Objet de la détection | Condition de détection du DTC | Organe incriminé | Remarque |
---|---|---|---|---|
B2284 | Dysfonctionnement du signal de frein |
Le signal de freinage transmis via la ligne directe et le signal de freinage transmis via la communication CAN ne correspondent pas. (logique de détection à 1 cycle*) |
|
|
- *: Uniquement détecté en cas de dysfonctionnement et lorsque le contacteur du moteur est en position ON (IG).
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté | Fonction de sécurité en cas de détection d'un dysfonctionnement |
---|---|
Avec le sous-ensemble d'émetteur de clé électronique dans l'habitacle, même si une opération de démarrage du moteur est effectuée, le moteur ne démarre pas (le témoin de clé ne s'affiche pas sur l'écran multifonction). Toutefois, le moteur peut être mis en marche en mettant le contacteur du moteur en position ON (ACC), puis en enfonçant et en maintenant cette position.
| - |
N° de DTC | Data List et Active Test |
---|---|
B2284 | Commande de source d'alimentation
électrique
|

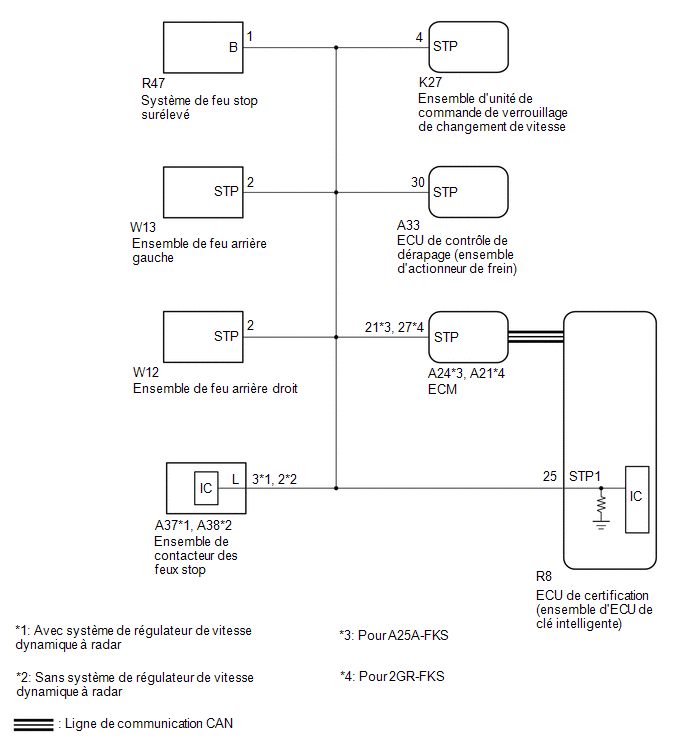

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Pendant l'utilisation du Techstream alors que le contacteur du moteur du véhicule est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Puis sélectionner le type de véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.
- Le système de clé intelligente (pour fonction de démarrage) utilise le
système de communication LIN et le système de communication CAN. Vérifier la
fonction de communication en suivant la procédure décrite à la section
COMMENT UTILISER LA RECHERCHE DE PANNES. Rechercher les pannes dans le
système de clé intelligente (pour fonction d'ouverture) après s'être assuré
que les systèmes de communication fonctionnent correctement.
Cliquer ici
- Vérifier les fusibles des circuits liés à ce système avant d'effectuer la procédure suivante.
- Avant de remplacer l'ECU de certification (ensemble d'ECU de clé
intelligente), se reporter aux mesures de précaution du système de clé
intelligente (pour fonction de démarrage).
Cliquer ici
- Après une réparation, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".
PROCEDURE
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (STOP LIGHT SWITCH1) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Power Source Control / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Power Source Control > Data List
Affichage du tester | Objet de la mesure | Plage |
Condition normale | Note de diagnostic |
---|---|---|---|---|
Stop Light Switch1 | Etat de la pédale de frein | OFF ou ON | OFF: Pédale de frein relâchée ON: Pédale de frein enfoncée |
|
Affichage du tester |
---|
Stop Light Switch1 |
OK:
L'affichage du Techstream change correctement en fonction du fonctionnement de la pédale de frein.
OK |
PASSER AU SYSTEME SFI (COMMENT UTILISER LA RECHERCHE DE PANNES) |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ENSEMBLE DE CONTACTEUR DES FEUX STOP) |
(a) avec système de régulateur de vitesse dynamique à radar:
(1) Débrancher le connecteur R8 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(2) Débrancher le connecteur A37 de l'ensemble de contacteur des feux stop.
(3) Débrancher le connecteur A24*1 ou A21*2 d'ECM.
- *1: pour A25A-FKS
- *2: pour 2GR-FKS
(4) Débrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).
(5) Débrancher le connecteur de l'ensemble d'unité de commande de verrouillage de changement de vitesse K27.
(6) Débrancher le connecteur R47 d'ensemble de feu stop surélevé.
(7) Débrancher le connecteur W13 de l'ensemble de feu arrière gauche.
(8) Débrancher le connecteur W12 de l'ensemble de feu arrière droit.
(9) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition | Condition spécifiée |
---|---|---|
R8-25 (STP1) - A37-3 (L) | En permanence | En dessous de 1 Ω |
(b) sans système de régulateur de vitesse dynamique à radar:
(1) Débrancher le connecteur R8 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(2) Débrancher le connecteur A38 de l'ensemble de contacteur des feux stop.
(3) Débrancher le connecteur A24*1 ou A21*2 d'ECM.
- *1: pour A25A-FKS
- *2: pour 2GR-FKS
(4) Débrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).
(5) Débrancher le connecteur de l'ensemble d'unité de commande de verrouillage de changement de vitesse K27.
(6) Débrancher le connecteur R47 d'ensemble de feu stop surélevé.
(7) Débrancher le connecteur W13 de l'ensemble de feu arrière gauche.
(8) Débrancher le connecteur W12 de l'ensemble de feu arrière droit.
(9) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition | Condition spécifiée |
---|---|---|
R8-25 (STP1) - A38-2 (L) | En permanence | En dessous de 1 Ω |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Brancher le connecteur R8 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Brancher le connecteur A37*1 ou A38*2 d'ensemble de contacteur de feux stop.
- *1: avec système de régulateur de vitesse dynamique à radar
- *2: sans système de régulateur de vitesse dynamique à radar

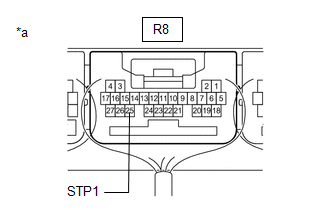

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
OK | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
INCORRECT | REMPLACER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP |
