SYSTEME DE DIAGNOSTIC
VERIFIER DLC3
(a) Vérifier DLC3.
Cliquer ici
FONCTION DU TEMOIN ON/OFF D'AIRBAG DU PASSAGER
(a) Vérification initiale
(1) Mettre le contacteur d'allumage en position ON.

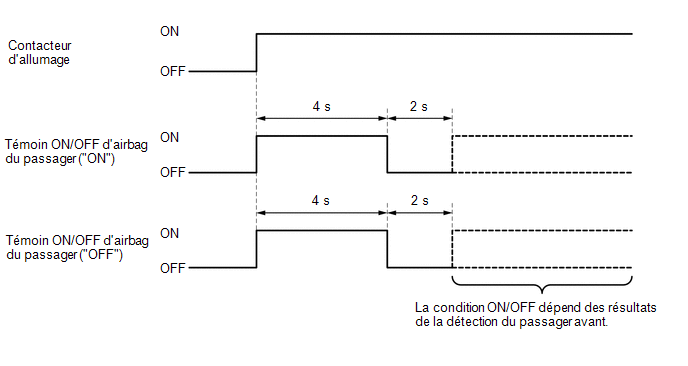

(2) Le témoin ON/OFF d'airbag du passager s'allume pendant environ 4 secondes puis s'éteint pendant environ 2 secondes.
(3) Environ 6 secondes après avoir mis le contacteur d'allumage en position ON, le témoin ON/OFF d'airbag du passager indique ON/OFF en fonction des conditions suivantes.
Fonctionnement du témoin
Etat du siège passager avant |
Témoin ON/OFF d'airbag du passager |
Témoin SRS | |
---|---|---|---|
Témoin ON | Témoin OFF | ||
Libre | OFF |
ON | OFF |
Un adulte*1 occupe le siège |
ON | OFF |
OFF |
Un enfant*2 occupe le siège |
ON ou OFF*2 | OFF ou ON*2 |
OFF |
Le système de retenue pour enfant est posé |
OFF | ON |
OFF |
Echec du système de classification d'occupant |
OFF | ON |
ON |
CONSEIL:
VERIFICATION DU TEMOIN ON/OFF D'AIRBAG DU PASSAGER
(a) Mettre le contacteur d'allumage en position ON.
(b) S'assurer que le témoin ON/OFF d'airbag du passager ("ON" et "OFF") s'allume pendant environ 4 secondes puis s'éteint pendant environ 2 secondes.
CONSEIL:
Se reporter au tableau relatif au fonctionnement du témoin ON/OFF d'airbag du passager pour connaître le fonctionnement du témoin ON/OFF d'airbag du passager lorsque le contacteur d'allumage est mis en position ON et qu'environ 6 secondes se sont écoulées.

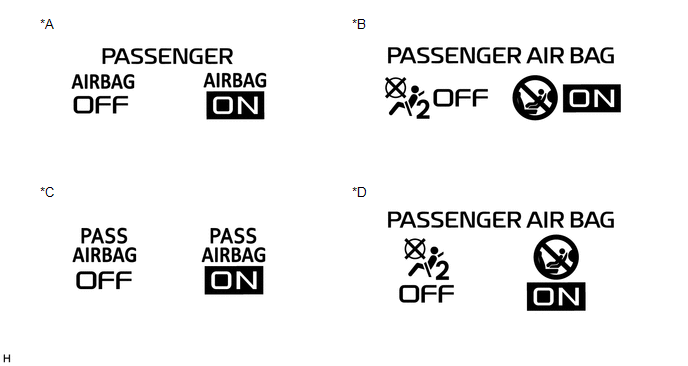

*A | pour écran 7 pouce (type A) |
*B | pour écran 7 pouce (type B) |
*C | pour écran 8 pouce (type A) |
*D | pour écran 8 pouce (type B) |
Perte de la communication avec le capteur de pression de porte avant droite (B166D,B166E)
DESCRIPTION Le circuit du capteur de collision latéral droit (bus 1) se compose de l'ensemble de capteur d'airbag, du capteur d'airbag de porte latéral droit et le capteur d'airbag latéral droit n° 2.
Le capteur d'airbag latéral droit de porte et le capteur d'airbag la ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT DROIT
- ROTOR DE CAPTEUR DE VITESSE AVANT DROIT
*2 CAPTEUR DE VITESSE AVANT DROIT
*3 SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT GAUCHE
- ROTOR DE CAPTEUR DE VITESSE AVANT GAUCHE
...
Soupape De Purge
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 SOUPAPE DE PURGE (VSV DE PURGE)
*2 DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1
*3 DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 2
- -
N*m (kgf*cm, ft*lbf): couple de serrage prescrit ...
