DESCRIPTION
Si un sous-ensemble d'émetteur de clé électronique neuf n'a pas pu être enregistré, un dysfonctionnement ou une interférence d'onde de l'ECU de certification (ensemble d'ECU de clé intelligente), du sous-ensemble d'émetteur de clé électronique, de l'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur) ou du récepteur de commande de porte est suspecté.
La procédure d'enregistrement d'un autre sous-ensemble d'émetteur de clé électronique (sans remplacement de pièces) est appelé "enregistrement de l'ID d'une clé supplémentaire".
Si l'enregistrement supplémentaire est impossible, se reporter à "Une clé supplémentaire ne peut pas être enregistrée".
Cliquer ici .gif)
CONSEIL:
Si l'une des situations suivantes s'est produite, l'enregistrement de tous les sous-ensembles d'émetteur de clé électronique est nécessaire:SCHEMA DE CABLAGE

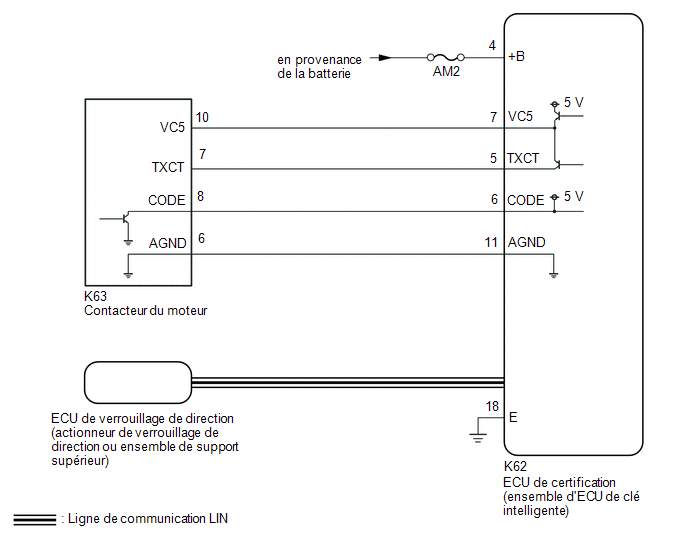

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
|
1. | VERIFIER SI DES DTC SONT EMIS |
(a) Vérifier les DTC.
Body Electrical > Smart Key > Trouble CodesREMARQUE:
Si un dysfonctionnement se produit, veiller à ne pas enlever/installer la batterie dans le véhicule avant de vérifier les DTC.
OK:
Les DTC ne sont pas émis.
| MAL | .gif) | PASSER AU TABLEAU DES CODES DE DIAGNOSTIC |
|
| 2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (NUMBER OF REGISTERED KEY CODES) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Smart Key / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Smart Key > Data List|
Affichage du tester | Objet de la mesure | Plage |
Condition normale | Note de diagnostic |
|---|---|---|---|---|
| Number of Registered Key Codes |
Nombre de sous-ensembles de l'émetteur de clé électronique enregistrés: | 0 à 8 |
Nombre de sous-ensembles de l'émetteur de clé électronique enregistrés: | Jusqu'à 7 sous-ensembles d'émetteur de clé électronique peuvent être enregistrés |
|
Affichage du tester |
|---|
|
Number of Registered Key Codes |
CONSEIL:
Une nouvelle ECU de certification (ensemble d'ECU de clé intelligente) n'aura aucun sous-ensemble d'émetteur de clé électronique enregistré.
OK:
"0" s'affiche sur l'écran du Techstream.
| MAL | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
|
| 3. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (HISTORIQUE DE FONCTIONNEMENT) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Smart Key / Utility / Operation History / Registration Function (Reason for Non-operation).
Body Electrical > Smart Key > Utility|
Affichage du tester |
|---|
|
Operation History |
(e) Vérifier les données d'arrêt sur image.
Fonction d'enregistrement (motif de non fonctionnement):
|
Nom du paramètre | Condition de détection | Organe incriminé | Passer au point |
|---|---|---|---|
| Echec du mode d'enregistrement |
| ECU de certification (ensemble d'ECU de clé intelligente) |
A |
| ID du véhicule non activé | Aucun ID du véhicule enregistré dans la mémoire de l'ECU de certification (ensemble d'ECU de clé intelligente). | ECU de certification (ensemble d'ECU de clé intelligente) |
B |
| Enregistrement max de clé | Lorsque le nombre maximum de sous-ensembles d'émetteur de la clé électronique a déjà été enregistré, une demande d'enregistrement est envoyée. |
ECU de certification (ensemble d'ECU de clé intelligente) |
C |
| Vitesse excessive du véhicule (S'applique uniquement en cas d'échec de l'enregistrement même si le véhicule est à l'arrêt. S'assurer tout d'abord que le véhicule est à l'arrêt). |
Une demande d'enregistrement est émise lorsque la vitesse du véhicule est supérieure ou égale à 5 km/h. |
ECU de certification (ensemble d'ECU de clé intelligente) |
D |
| Aucune réponse de l'ECU | L'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur) n'était pas branchée. |
| E |
|
Erreur de vérification de code L | Les codes L enregistrés dans l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur) ne correspondaient pas. |
| F |
|
Vérification de la clé : Nombre max |
Le nombre de sous-ensembles d'émetteur de clé électronique enregistré dans l'ECU de certification (ensemble d'ECU de clé intelligente) est supérieure à 7. | ECU de certification (ensemble d'ECU de clé intelligente) |
C |
| Vérification de la clé : Amp anormal | Dysfonctionnement au niveau de l'amplificateur du dispositif antidémarrage tel qu'un court-circuit à la masse. |
| G |
|
Vérification de la clé : Erreur de lecture |
Bien qu'un sous-ensemble d'émetteur de clé électronique enregistré ait été maintenu près du contacteur du moteur, la certification de la fonction antidémarrage est un échec. |
| H |
|
Clé non vérifiée | Bien que la totalité des sous-ensembles d'émetteur de clé électronique enregistrés aient été maintenus près du contacteur du moteur, l'enregistrement du sous-ensemble d'émetteur de clé électronique est impossible car la certification de la fonction antidémarrage a échoué. |
| I |
|
Erreur de l'amplificateur de clé à transpondeur |
Dysfonctionnement au niveau de l'amplificateur du dispositif antidémarrage tel qu'un court-circuit à la masse. |
| G |
|
Erreur d'enregistrement d'une nouvelle clé |
Bien qu'un sous-ensemble d'émetteur de clé électronique non enregistré ait été maintenu près du contacteur du moteur, l'enregistrement du sous-ensemble d'émetteur de clé électronique est impossible en raison de l'échec de la certification de la fonction antidémarrage. |
| J |
|
Erreur au niveau du code ID d'une nouvelle clé du véhicule |
Bien qu'un sous-ensemble de l'émetteur de clé électronique non enregistré ait été maintenu près du contacteur du moteur, l'enregistrement du sous-ensemble de l'émetteur de clé électronique est impossible car l'enregistrement du code d'identification du véhicule n'est pas enregistré correctement. |
| J |
|
Echec d'enregistrement d'une nouvelle clé |
Une fois la certification de la fonction antidémarrage réussie, le temps qui s'est écoulé avant la confirmation de la réussite de la reconnaissance intelligente ou de la demande d'annulation d'enregistrement est transmis. |
| J |
|
Nouvelle clé déjà enregistrée | Bien qu'un sous-ensemble d'un émetteur de clé électronique enregistré ait été maintenu près du contacteur du moteur, le temps qui s'est écoulé demande d'annulation d'enregistrement a été transmise. |
ECU de certification (ensemble d'ECU de clé intelligente) |
K |
| Erreur au niveau du code ID de la nouvelle clé | Enregistrement du sous-ensemble de l'émetteur de clé électronique impossible car l'ECU de certification (ensemble d'ECU de clé intelligente) n'a pas été en mesure de mémoriser les informations du sous-ensemble de l'émetteur de clé électronique dans l'EEPROM. |
ECU de certification (ensemble d'ECU de clé intelligente) |
B |
| Aucune réponse de l'enregistrement d'un code L/S | L'ECU de certification (ensemble d'ECU de clé intelligente) ou l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou ensemble de support supérieur) n'était pas branché. |
| E |
|
NG de la vérification du code L | Le code L n'a pas pu être enregistré par l'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur). |
| F |
|
Erreur d'écriture de numéro de clé | L'ECU de certification (ensemble d'ECU de clé intelligente) n'a pas pu mémoriser le nombre de sous-ensembles d'émetteur de clé électronique dans la mémoire morte reprogrammable électriquement par flash. |
ECU de certification (ensemble d'ECU de clé intelligente) |
B |
| Erreur d'écriture du boîtier de code ID | L'ECU de certification (ensemble d'ECU de clé intelligente) n'a pas pu mémoriser les informations relatives à la fourniture d'un boîtier de code ID à la mémoire morte reprogrammable électriquement par flash du véhicule. |
ECU de certification (ensemble d'ECU de clé intelligente) |
B |
| B |
| REMPLACER L'ECU DE
CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
| C |
| REMPLACER L'ECU DE
CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
| D |
| PASSER AU POINT 5 |
| E |
| VERIFIER LE DTC B2785 |
| F |
| PASSER AU POINT 6 |
| G |
| VERIFIER LE DTC
B278A ou B2784 |
| H |
| PASSER AU POINT 7 |
| I |
| PASSER AU POINT 11 |
| J |
| PASSER AU POINT 13 |
| K |
| L'ENREGISTREMENT DE LA NOUVELLE CLE A ECHOUE, VERIFIER LA CLE |
|
| 4. |
VERIFIER LE MODE D'ENREGISTREMENT |
(a) S'assurer qu'un autre mode ou autre mode d'enregistrement n'est pas sélectionné.
OK:
Un autre mode ou autre mode d'enregistrement est sélectionné.
CONSEIL:
Si un mode a été sélectionné, il est nécessaire de le désactiver.
| OK | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
| MAL | | EFFECTUER A NOUVEAU L'ENREGISTREMENT |
| 5. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (VEHICLE SPEED METER) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Combination Meter > Data List|
Affichage du tester | Objet de la mesure | Plage |
Condition normale | Note de diagnostic |
|---|---|---|---|---|
| Vehicle Speed Meter | Vitesse du véhicule | Min.: 0, Max.: 255 | Presque identique à la vitesse réelle du véhicule (banc d'essai de compteur de vitesse) | - |
|
Affichage du tester |
|---|
|
Vehicle Speed Meter |
OK:
"0 km/h (0 mi/h)" est affiché lorsque le véhicule est à l'arrêt.
| OK | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
| MAL | | PASSER AU SYSTEME DES COMPTEURS ET DES JAUGES |
| 6. |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Remplacer provisoirement l'ECU de certification (ensemble d'ECU de clé intelligente) par un élément neuf et enregistrer les sous-ensembles d'émetteur de clé électronique.
CONSEIL:
Cliquer ici
Cliquer ici
OK:
Tous les sous-ensembles d'émetteur de clé électronique ont pu être enregistrés dans la nouvelle ECU de certification (ensemble d'ECU de clé intelligente).
| OK | | FIN (L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ETAIT DEFECTUEUSE) |
| MAL | | REMPLACER L'ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR) |
| 7. |
VERIFIER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE |
(a) S'assurer qu'un sous-ensemble d'émetteur de clé électronique enregistré est utilisé.
OK:
Un sous-ensemble d'émetteur de clé électronique enregistré est utilisé.
| MAL | |
UTILISER UN SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE ENREGISTRE ET EFFECTUER LE REENREGISTREMENT |
|
| 8. |
VERIFIER LE NOMBRE DE SOUS-ENSEMBLES D'EMETTEUR DE CLE ELECTRONIQUE ENREGISTRES |
(a) Vérifier le nombre de sous-ensembles de l'émetteur de clé électronique enregistrés.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Un seul sous-ensemble d'émetteur de clé électronique est enregistré |
A |
| 2 sous-ensembles d'émetteur de clé électronique ou plus sont enregistrés |
B |
| A |
| PASSER AU POINT 10 |
|
| 9. |
ENREGISTREMENT |
(a) Enregistrer de nouveau les sous-ensembles d'émetteur de clé électronique en utilisant des combinaisons d'ordre différentes.
Cliquer ici
CONSEIL:
En cas de détection d'au moins 2 sous-ensembles de l'émetteur de la clé électronique, s'assurer que le nombre de combinaisons d'ordre est le même que le nombre de sous-ensembles, de manière à ce que l'émetteur de clé électronique puisse être vérifié.
Exemple: Lorsque 3 sous-ensembles de l'émetteur de la clé électronique (A, B et C) sont enregistrés.|
Combiné | Ordre* |
|---|---|
|
1 | A → B → C |
|
2 | B → C→ A |
|
3 | C → A → B |
OK:
"Key Verification: Read Error" ne s'affiche pas.
| OK | | REMPLACER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE (SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE MAINTENU LORSQUE LE MESSAGE "Key Verification: Read Error" ETAIT DEFECTUEUX S'AFFICHE) |
|
| 10. | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Remplacer provisoirement l'ECU de certification (ensemble d'ECU de clé intelligente) par un élément neuf et enregistrer les sous-ensembles d'émetteur de clé électronique.
CONSEIL:
Cliquer ici
Cliquer ici
OK:
Tous les sous-ensembles d'émetteur de clé électronique ont pu être enregistrés dans la nouvelle ECU de certification (ensemble d'ECU de clé intelligente).
| OK | | FIN (L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ETAIT DEFECTUEUSE) |
| MAL | | VERIFIER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE |
| 11. | VERIFIER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE |
(a) S'assurer que tous les sous-ensembles de l'émetteur de clé électronique enregistrés sont disponible.
OK:
Il ne manque aucun sous-ensemble d'émetteur de clé électronique enregistré.
| MAL | | EFFACER TOUS LES EMETTEURS DE CLE ELECTRONIQUE SAUF UN PUIS ENREGISTRER LES EMETTEURS DE CLE ELECTRONIQUE RESTANTS |
|
| 12. | ENREGISTREMENT |
(a) Enregistrer les sous-ensembles d'émetteur de clé électronique en utilisant des combinaisons d'ordre différentes.
Cliquer ici
CONSEIL:
En cas de détection d'au moins 2 sous-ensembles de l'émetteur de la clé électronique, s'assurer que le nombre de combinaisons d'ordre est le même que le nombre de sous-ensembles, de manière à ce que l'émetteur de clé électronique puisse être vérifié.
Exemple: Lorsque 3 sous-ensembles de l'émetteur de la clé électronique (A, B et C) sont enregistrés.|
Combiné | Ordre* |
|---|---|
|
1 | A → B → C |
|
2 | B → C→ A |
|
3 | C → A → B |
OK:
"Key Verification: Read Error" ne s'affiche pas.
| OK | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
| MAL | | REMPLACER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE (SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE MAINTENU LORSQUE LE MESSAGE "Key Verification: Read Error" ETAIT DEFECTUEUX S'AFFICHE) |
| 13. | ENREGISTREMENT |
(a) Enregistrer l'ID à l'aide d'un sous ensemble d'émetteur de clé électronique non enregistré.
Cliquer ici
OK:
L'ID de clé peut être enregistré.
| OK | | FIN (L'EMETTEUR DE CLE ELECTRONIQUE ETAIT DEFECTUEUX) |
| MAL | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
Le mode de source d'alimentation électrique ne passe pas en position ON
(ACC)
